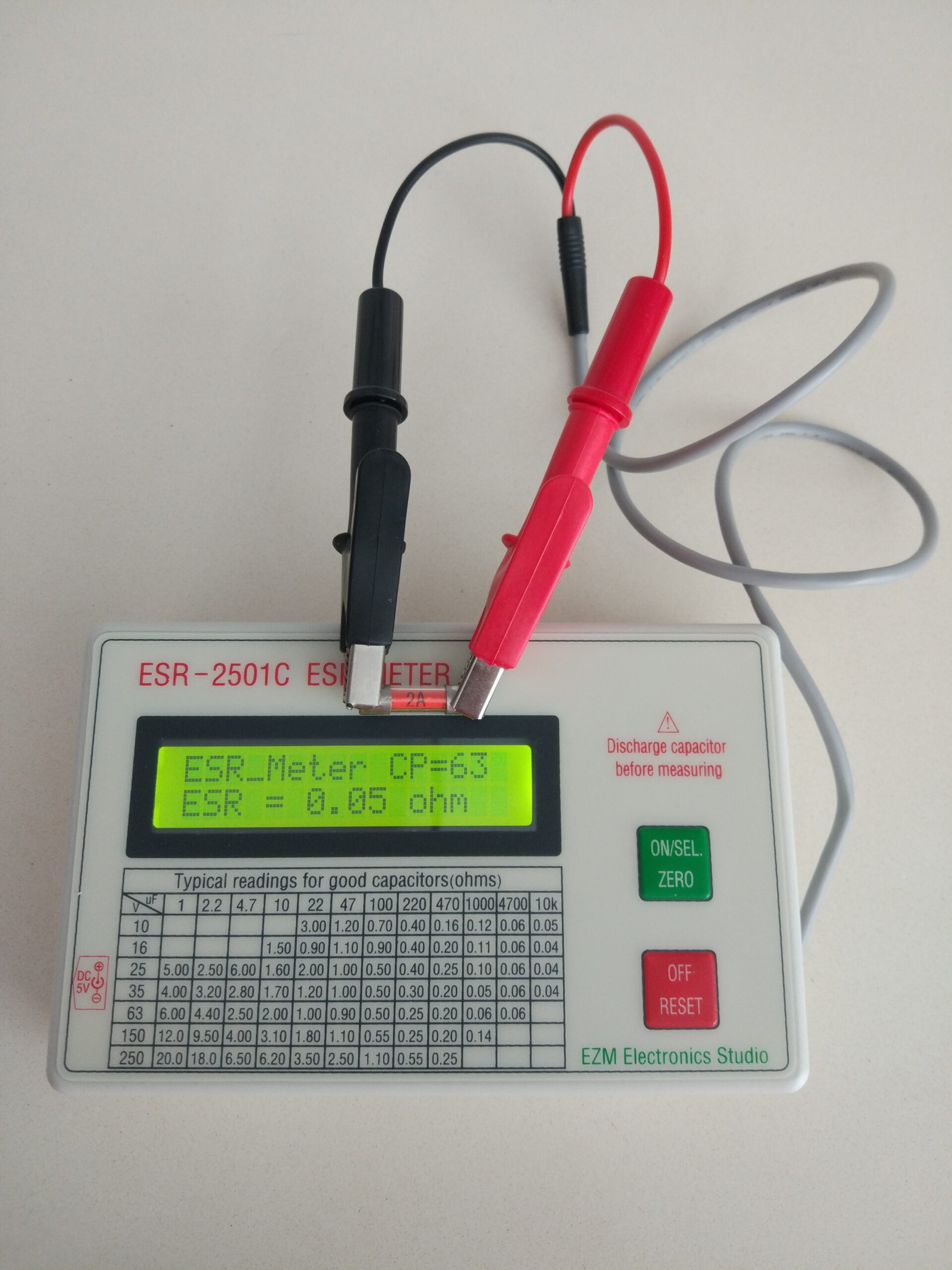

Para comprobar un Fusible solo necesitas un Osciloscopio en Test de Componente. Conecta la punta roja (+) en Ánodo del Diodo y la punta negra (-) en Cátodo del Diodo (la polaridad da igual); si se ve una línea vertical (la curva de un Fusible), el Fusible es correcto y si no, el Fusible está averiado.
Es así de sencillo.
Descargar: Comprobación de un Fusible midiendo en Test de Componente con un Osciloscopio
Nota: La curva de un Diodo con un Osciloscopio tiene forma de una línea vertical.
-
-
¿Mide aprox. 0 A? No tocas las patillas, No hay tensión aplicada, Interruptor abierto (equipo apagado), Circuito abierto (antes o después del fusible), Polímetro Digital en Medición de Intensidad Alterna (circuito CC), Polímetro Digital en Medición de Intensidad Continua (circuito CA), Fusible en circuito abierto o fundido, Alcance alto (20 A)
-
-
¿Mide más 0 A? Correcto
Para comprobar un Fusible solo necesitas solo necesitas un Polímetro Digital en Intensidad. Levanta una patilla del Fusible. Conecta la punta roja (+) en la patilla levantada del Fusible y la punta negra (-) en la patilla libre del Portafusibles (respeta la polaridad); si mide más de 0 Amperios, el Fusible es correcto y si no, el Fusible está averiado.
Es así de sencillo.
Descargar: Comprobación de un Fusible midiendo Intensidad con un Polímetro Digital
Notas:
Peligroso, el fusible puede salirse del portafusibles y provocar un cortocircuito.
-
-
¿No mide muy baja? No tocas las patillas, Fusible en circuito abierto o fundido, No estás midiendo en Medición de Resistencia
-
-
¿Sí mide muy baja? Correcto, Dos puntas de prueba en cortocircuito
Para comprobar un Fusible solo necesitas un Polímetro Analógico en Medición de Resistencia. Conecta la punta roja (+) en una patilla del Fusible y la punta negra (-) en la otra patilla del Fusible (la polaridad da igual); sí mide muy baja (usualmente menos de 5 ohmios), el Fusible es correcto y si no, el Fusible está averiado.
Es así de sencillo.
Descargar: Comprobación de un Fusible midiendo Resistencia con un Polímetro Analógico
Notas:
El multiplicador bajo (x1) tiene una intensidad alta, 61,8 mA que podría dañar los fusibles pequeños de 50 mA.
-
-
¿No mide muy baja? No tocas las patillas, Fusible en circuito abierto o fundido
-
-
¿Sí mide muy baja? Correcto, No estás midiendo en Medición de Resistencia, Dos puntas de prueba en cortocircuito
Para comprobar un Fusible solo necesitas un Polímetro Digital en Medición de Resistencia. Conecta la punta roja (+) en una patilla del Fusible y la punta negra (-) en la otra patilla del Fusible (la polaridad da igual); sí mide muy baja (usualmente menos de 5 ohmios), el Fusible es correcto y si no, el Fusible está averiado.
Es así de sencillo.
Descargar: Comprobación de un Fusible midiendo Resistencia con un Polimetro Digital
-
-
¿No mide aprox. 0 V? No tocas las patillas, Fusible en circuito abierto o fundido, No estas midiendo en Test de Diodo
-
-
¿Sí mide aprox. 0 V? Correcto, Dos puntas de prueba en cortocircuito
Para comprobar un Fusible solo necesitas solo necesitas un Polímetro Digital en Test de Diodo. Conecta la punta roja (+) en una patilla del Fusible y la punta negra (-) en la otra patilla del Fusible (la polaridad da igual); si mide aproximadamente 0 Voltios, el Fusible es correcto y si no, el Fusible está averiado.
Es así de sencillo.
Descargar: Comprobación de un Fusible midiendo en Test de Diodo
