Comprobación de un Diodo Infrarrojo (IRED) midiendo con un Probador de Tensión soportada por Transistores y un teléfono movil con cámara
martes, 9 de septiembre de 2025
-

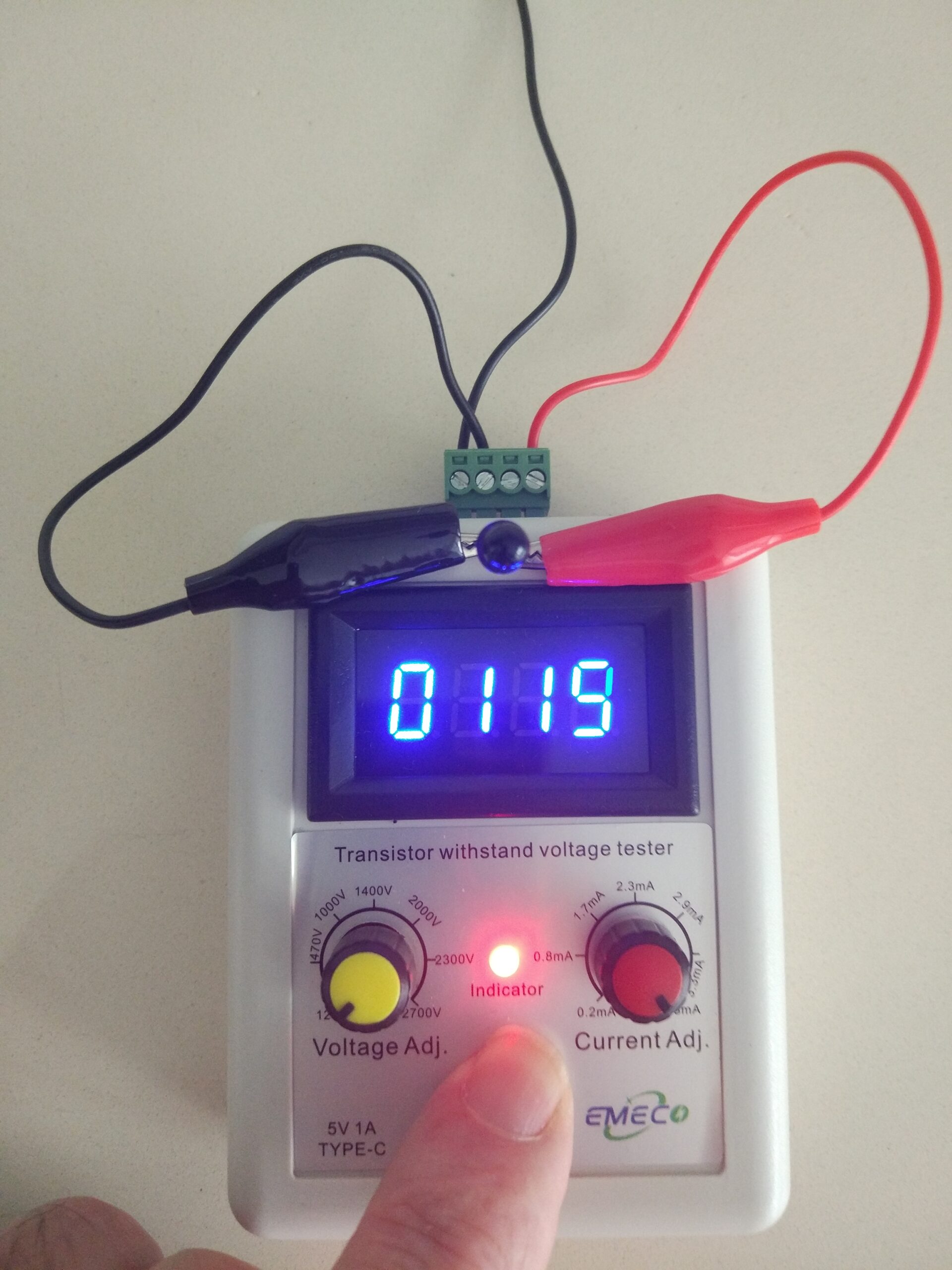

- ¿No se ilumina y mide más? No tocas las patillas, Polaridad al reves (invertir las patillas), Diodo infrarrojo (IRED) en circuito abierto, Componente entre las dos puntas negras (-)
-

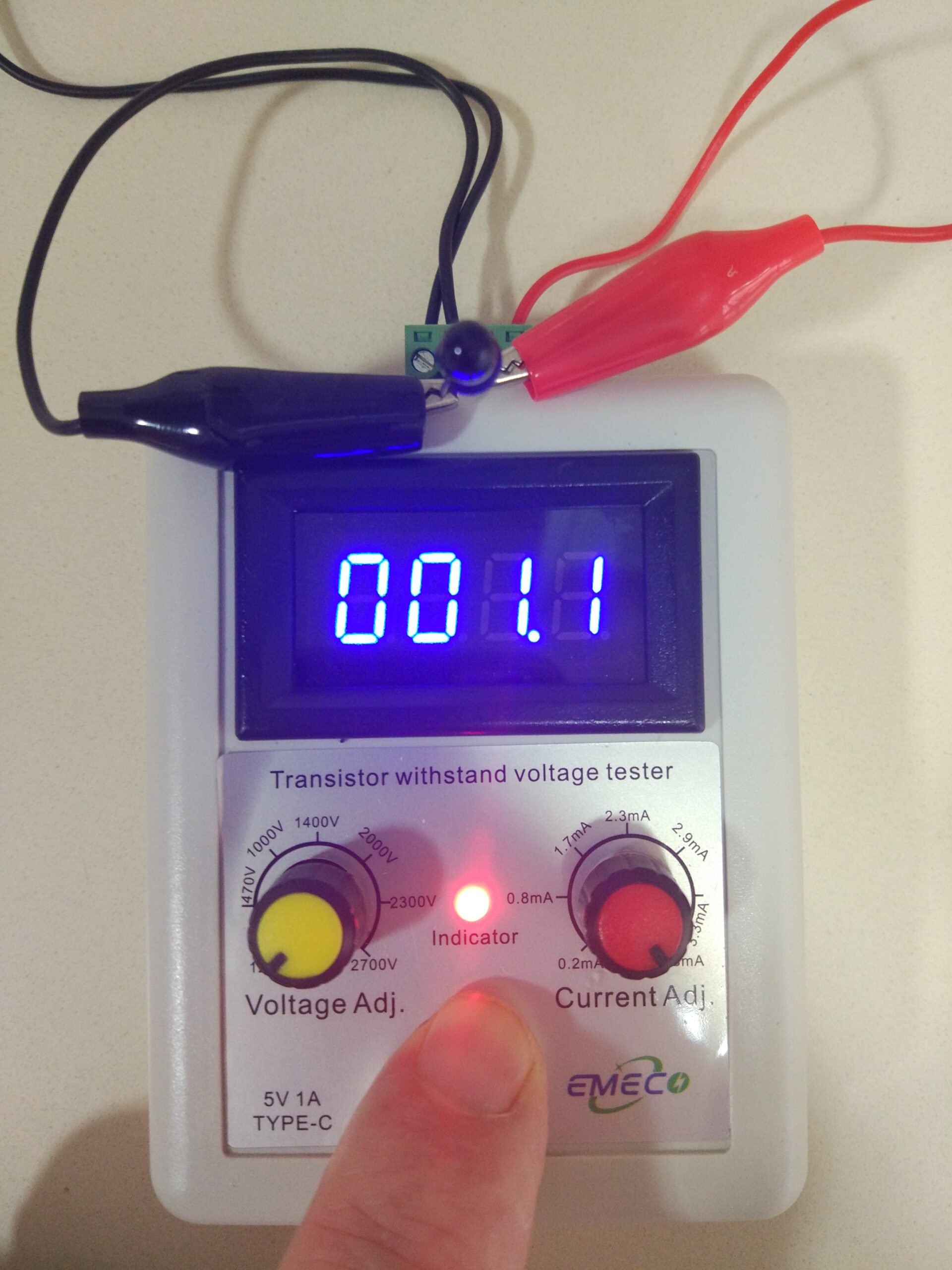

- ¿Se ilumina poco y mide entre 1,0 V y 1,2 V? Correcto
-

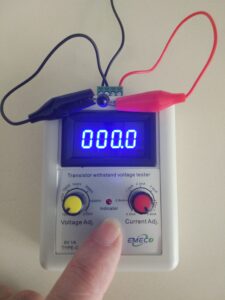

- ¿No se ilumina y mide aprox. 0 V? Diodo infrarrojo (IRED) en cortocircuito, No pulsas el botón START, Voltaje bateria recargable bajo < 3,2 V, Dos puntas de prueba en cortocircuito
Para comprobar un Diodo infrarrojo (IRED) solo necesitas un Probador de Tensión soportada por Transistores. Conecta la punta roja (+) en Anodo del Diodo infrarrojo (IRED) y la punta negra (-) en Catodo del Diodo infrarrojo (IRED) (respeta la polaridad), usar la cámara de un teléfono movil o una cámara de fotos digital o una videocámara o una webcam; si se ilumina poco y mide entre 1,0 V y 1,2 V, el Diodo infrarrojo (IRED) es correcto y si no, el Diodo infrarrojo (IRED) está averiado.
Es así de sencillo.
