Comprobación de un LED con un Comprobador de LED (MEJOR MÉTODO)
martes, 18 de noviembre de 2025
-
- ¿No se ilumina? No pulsas el botón, No tocas las patillas, Polaridad al reves (invertir las patillas), Patillas equivocadas, Diodo LED en cortocircuito, Diodo LED averiado, Diodo LED en circuito abierto, Diodo infrarrojo (IRED), Corriente menor (aumentar corriente), Comprobador de LED con pila de 9 V descargada
-
- ¿Se ilumina? Correcto

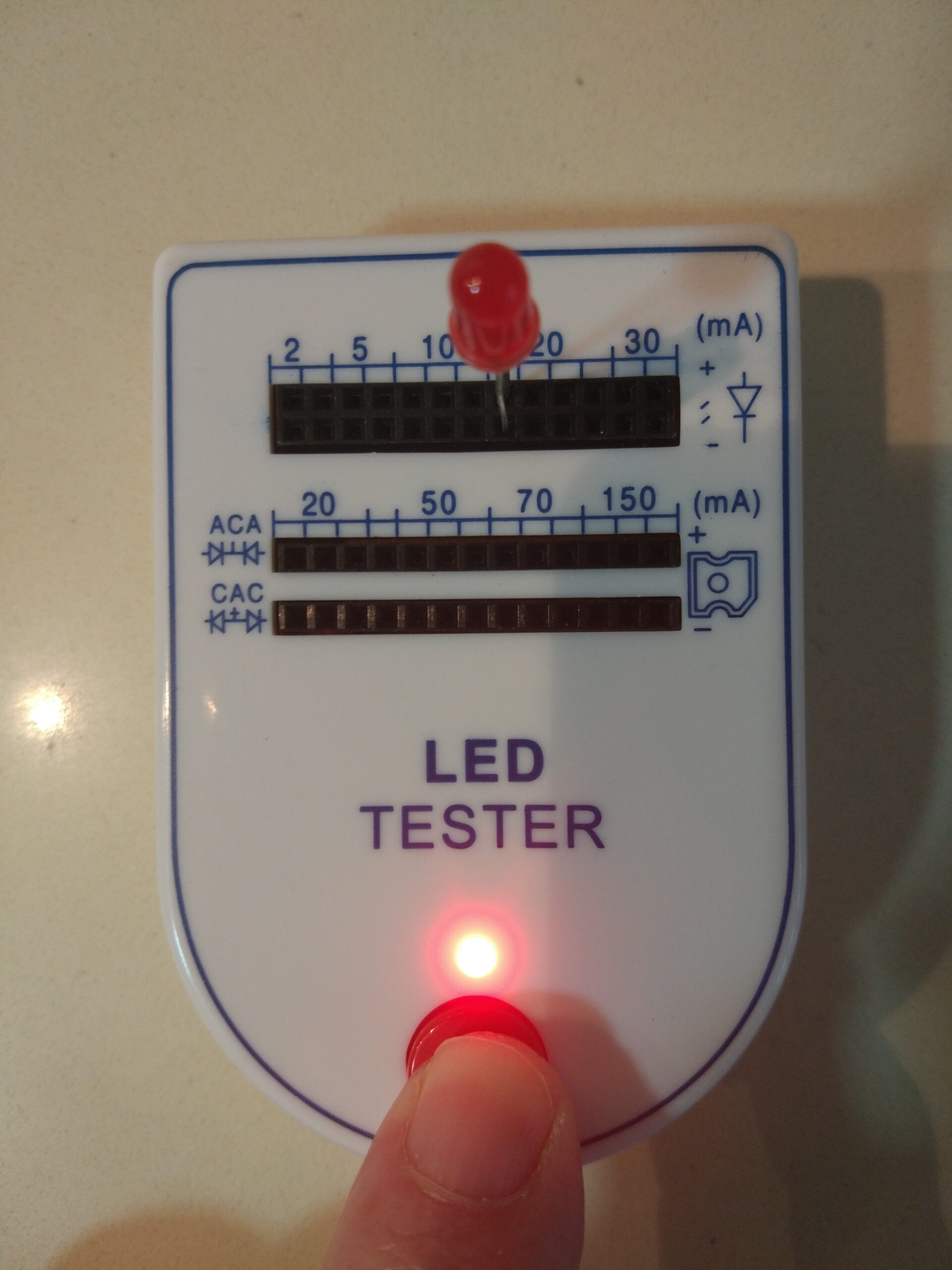

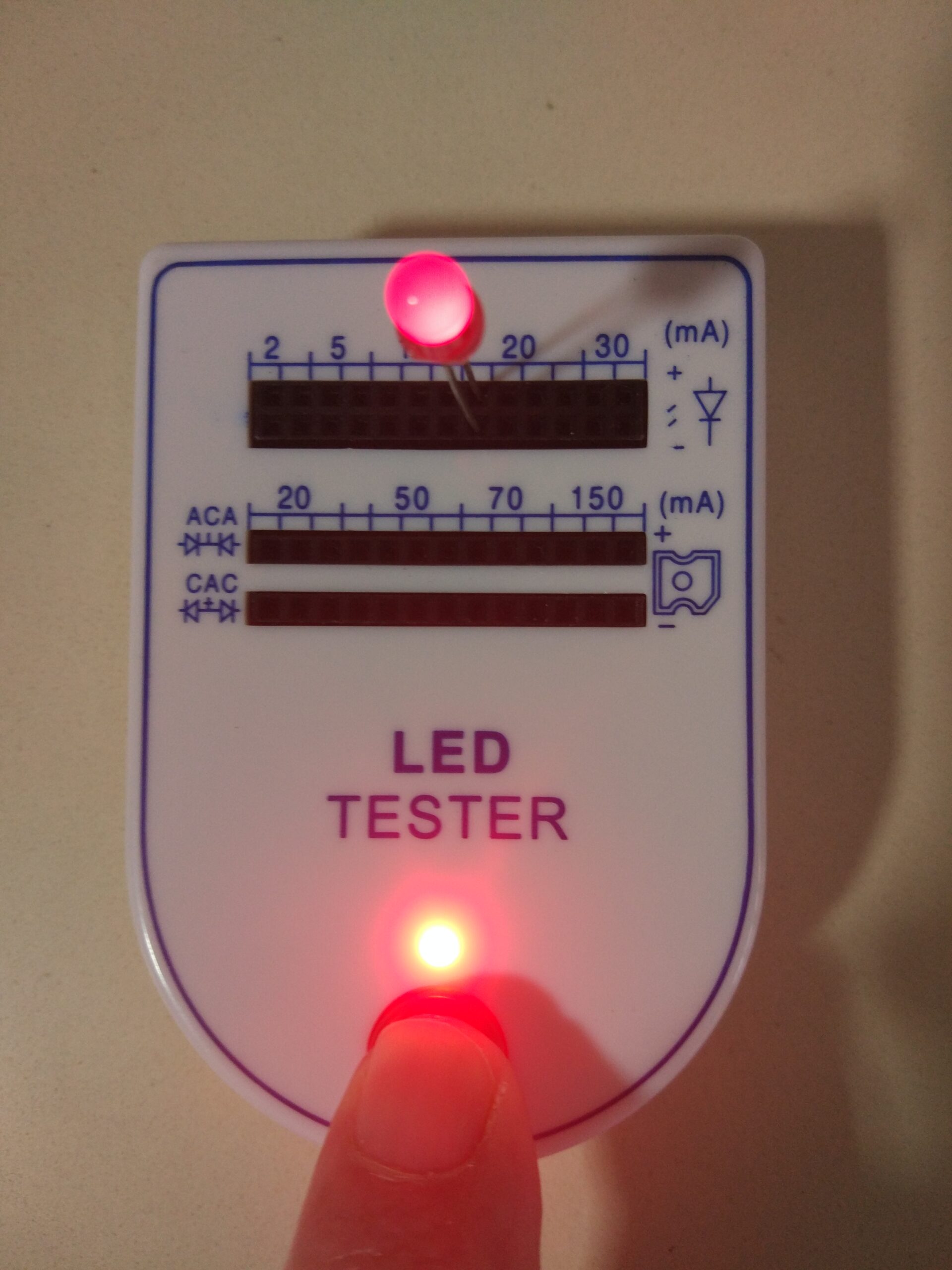

Para comprobar un LED solo necesitas un Comprobador de LED. Meter el Ánodo en el positivo (+) o agujero superior y el Cátodo en el negativo (-) o agujero inferior (respeta la polaridad), pulsa el botón durante varios segundos; si se ilumina, el LED es correcto y si no se ilumina, el LED está averiado.
Es así de sencillo.
Este método es adecuado para LED desoldados y montaje convencional (con patillas).
Descargar: Comprobación de un LED con un Comprobador de LED
Notas:
Comprueba LEDs de 2, 3 y 4 pines.
Puede comprobar varios LEDs a la vez.
No compueba LEDs SMD (sin patillas).
El LED rojo deslumbra al pulsar el boton rojo.
Los agujeros de 2 mA estan equivocados, tambien son de 5 mA.
