Comprobación de un Mando a Distancia con un Diodo infrarrojo (IRED) midiendo Tensión Continua con un Polímetro Digital
martes, 26 de agosto de 2025
-
- ¿Mide más 0 y no aumenta al pulsar un botón? No has pulsado un botón, Mala orientación del Mando a Distancia (no esta mirando hacia el Diodo infrarrojo), Distancia excesiva, Mando a Distancia averiado: Botón del Mando a Distancia averiado (pulsa otro botón), Mando de Aire Acondicionado apagado (enciéndelo), Teclado de goma desgastado (pierde capa conductora), Contactos sucios, Pilas descargadas, Pilas al revés, Portapilas oxidado, Soldadura fría en el Portapilas, Resonador cerámico averiado, Soldadura fría en el Resonador cerámico, Soldadura fría en el Diodo infrarrojo (IRED), Diodo infrarrojo (IRED) averiado, Soldadura fría en el Transistor, Transistor averiado, Circuito integrado averiado
-
- ¿Aumenta la tensión continua al pulsar un botón? Correcto, Resonador cerámico averiado (desplazado de frecuencia), Mando programable no programado correctamente, Receptor de IR averiado (equipo que controla)

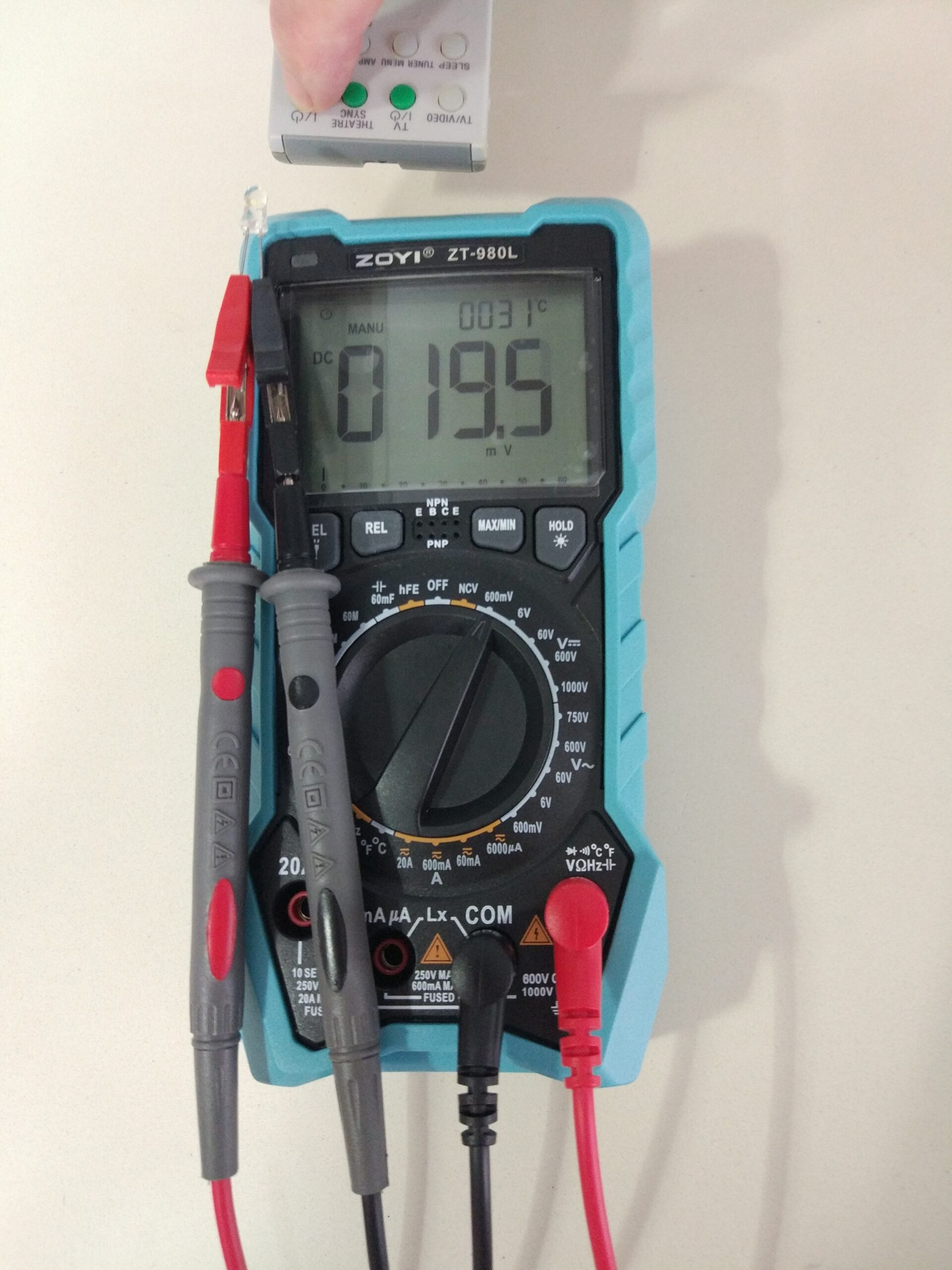

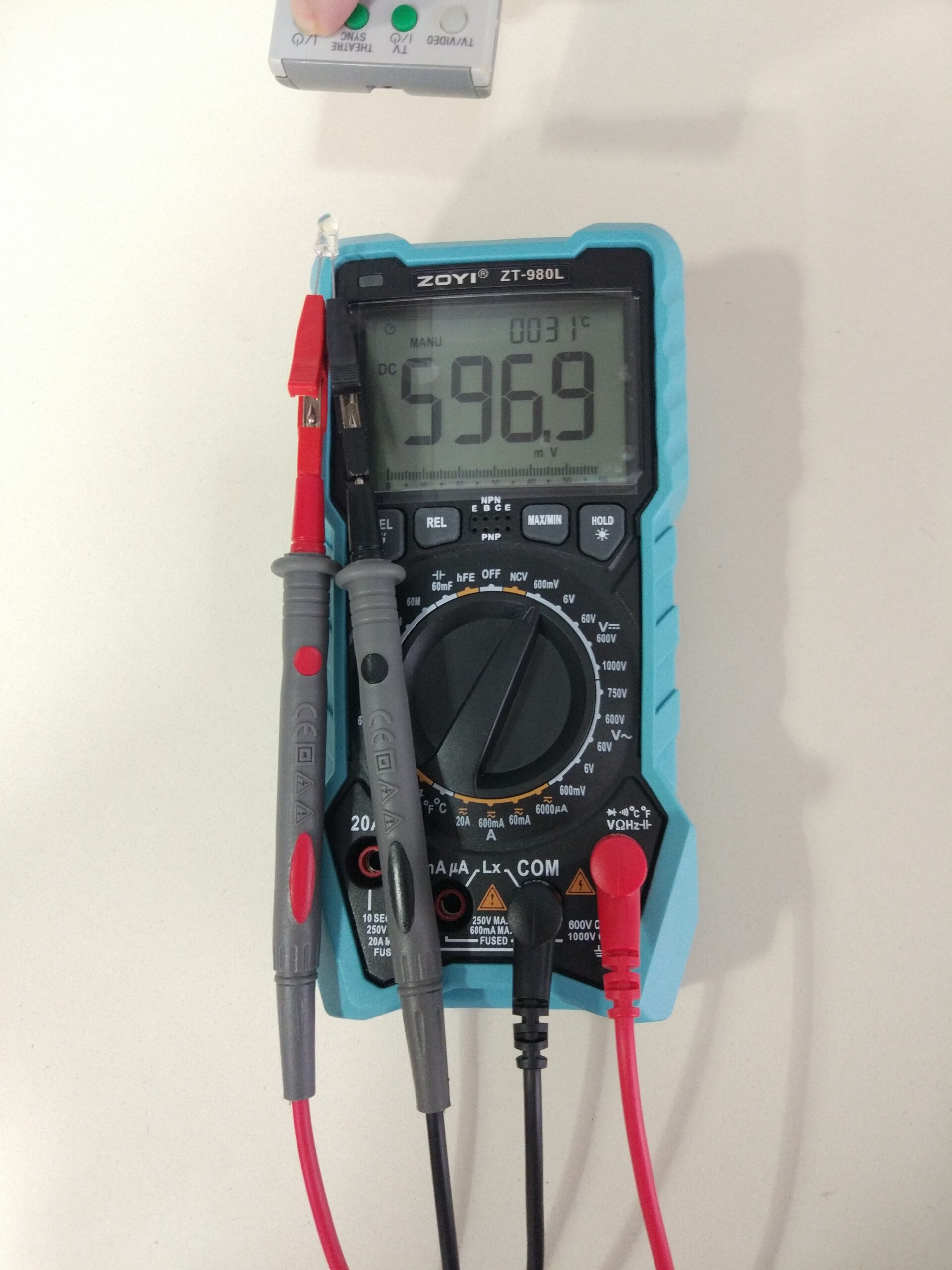

Para comprobar un Mando a Distancia sólo necesitas un Diodo infrarrojo (IRED) y un Polímetro Digital en Tensión Continua. Conecta la punta roja (+) en una patilla del Diodo infrarrojo (IRED) y la punta negra (-) en la otra patilla del Diodo infrarrojo (IRED) (respeta la polaridad), apunta el Mando a Distancia hacia el Diodo infrarrojo (IRED) y pulsa un botón del Mando a Distancia durante varios segundos; si aumenta la tensión continua al pulsar un botón, el Mando a Distancia es correcto y si no, el Mando a Distancia está averiado.
Es así de sencillo.
Nota:
Este método no funciona midiendo Tensión Continua con un Polímetro Analógico.
