Comprobación de un Mando a Distancia con un Fototransistor NPN midiendo Tensión Continua con un Polímetro Digital
viernes, 22 de agosto de 2025
-
- ¿Mide más 0 y no aumenta al pulsar un botón? No has pulsado un botón del Mando a Distancia, Mala orientación del Mando a Distancia (no esta mirando hacia el Diodo infrarrojo), Distancia excesiva, Mando a Distancia por Bluetooth, Iluminación excesiva, Mando a Distancia averiado: Botón del Mando a Distancia averiado (pulsa otro botón), Mando de Aire Acondicionado apagado (enciéndelo), Teclado de goma desgastado (pierde capa conductora), Contactos sucios, Pilas descargadas, Pilas al revés, Portapilas oxidado, Soldadura fría en el Portapilas, Resonador cerámico averiado, Soldadura fría en el Resonador cerámico, Soldadura fría en el Diodo infrarrojo (IRED), Diodo infrarrojo (IRED) averiado, Soldadura fría en el Transistor, Transistor averiado, Circuito integrado averiado
-
- ¿Aumenta la tensión continua al pulsar un botón? Correcto, Resonador cerámico averiado (desplazado de frecuencia), Mando programable no programado correctamente, Receptor de IR averiado (equipo que controla)

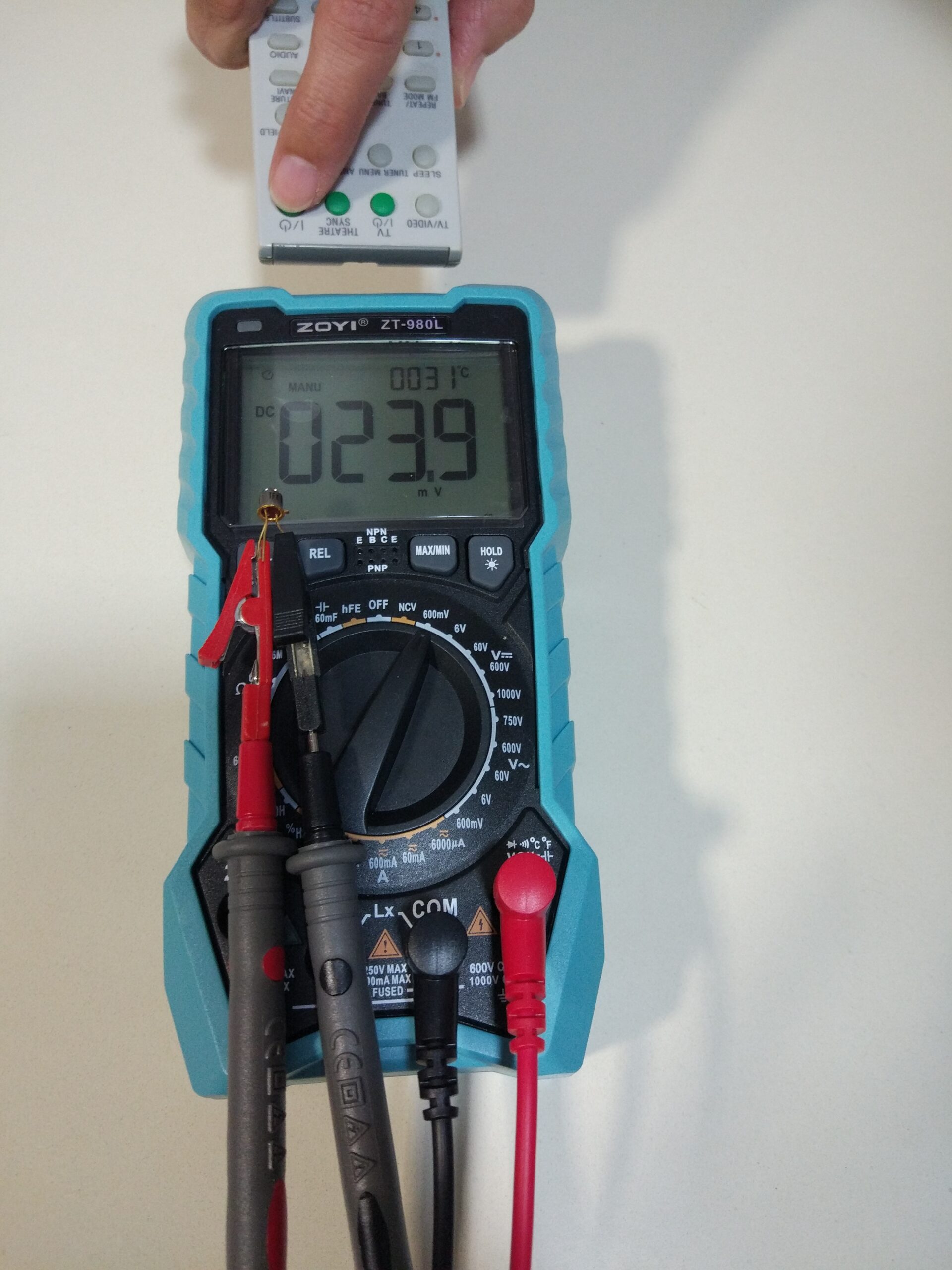

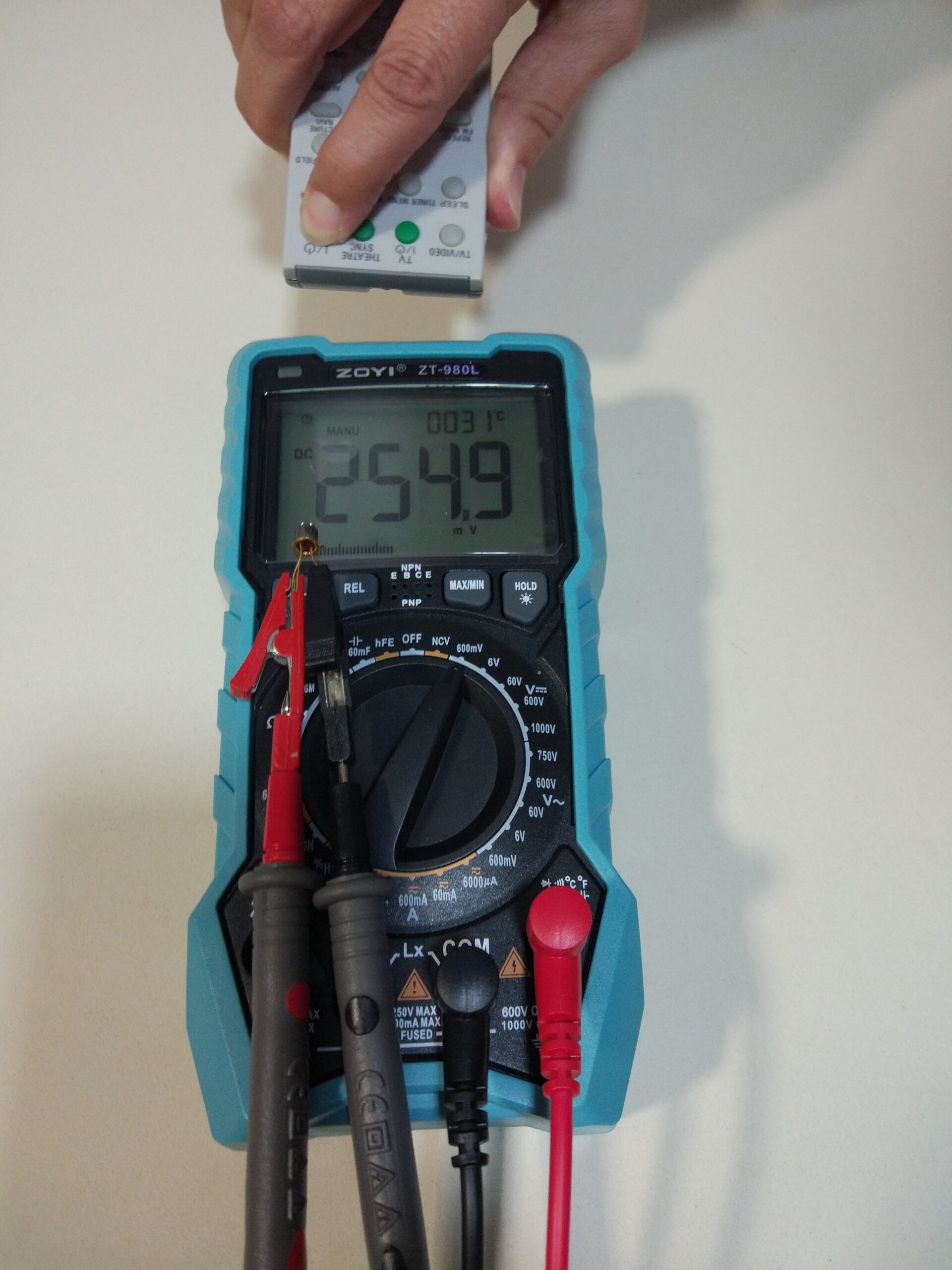

Para comprobar un Mando a Distancia sólo necesitas un Fototransistor NPN y un Polímetro Digital en Medición de Tensión Continua. Conecta la punta roja (+) en la Base y la punta negra (-) en el Emisor o Conecta la punta roja (+) en la Base y la punta negra (-) en el Colector (respeta la polaridad), apunta el Mando a Distancia hacia el Fototransistor NPN y pulsa un botón del Mando a Distancia durante varios segundos; si aumenta la tensión continua al pulsar un botón, el Mando a Distancia es correcto y si no, el Mando a Distancia está averiado.
Es así de sencillo.
