Comprobación de un Regulador de Potencia de CA midiendo Tensión Alterna con un Polímetro Analógico
viernes, 6 de marzo de 2026
-

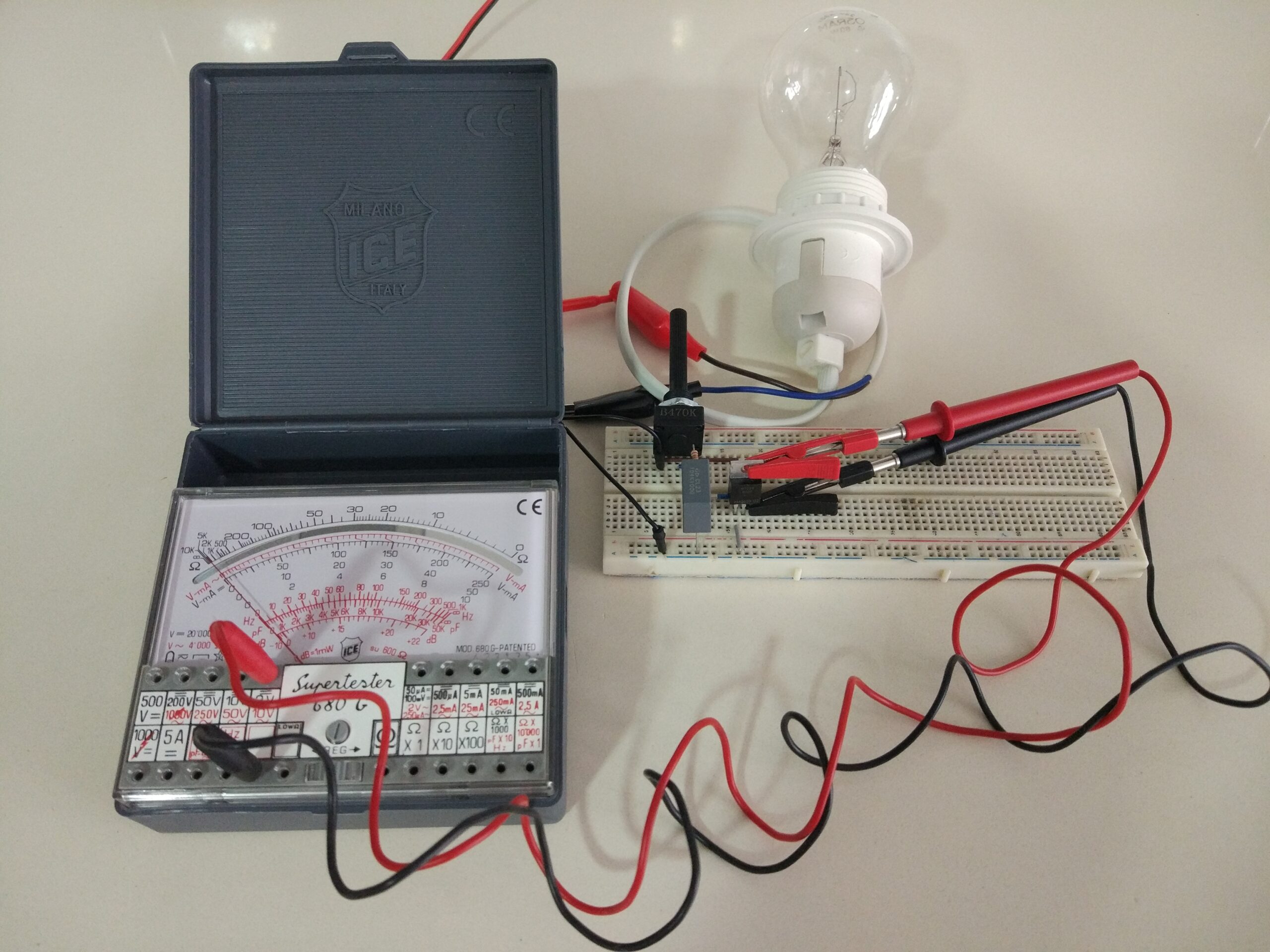

- ¿Lámpara apagada? No tocas las patillas, Patillas equivocadas, Alcance alto (1000 V~ o 250 V~ o 50 V~), Tensión de red cero (V1), Cable de red en circuito abierto, Fusible en circuito abierto o fundido (opcional), Lámpara en circuito abierto o fundida, Lámpara en cortocircuito, Triac en circuito abierto (A2 y A1), Triac en circuito abierto (A2 y G), Triac con A2 desconectado y R1 quemada, Triac en circuito abierto (G y A1)
-

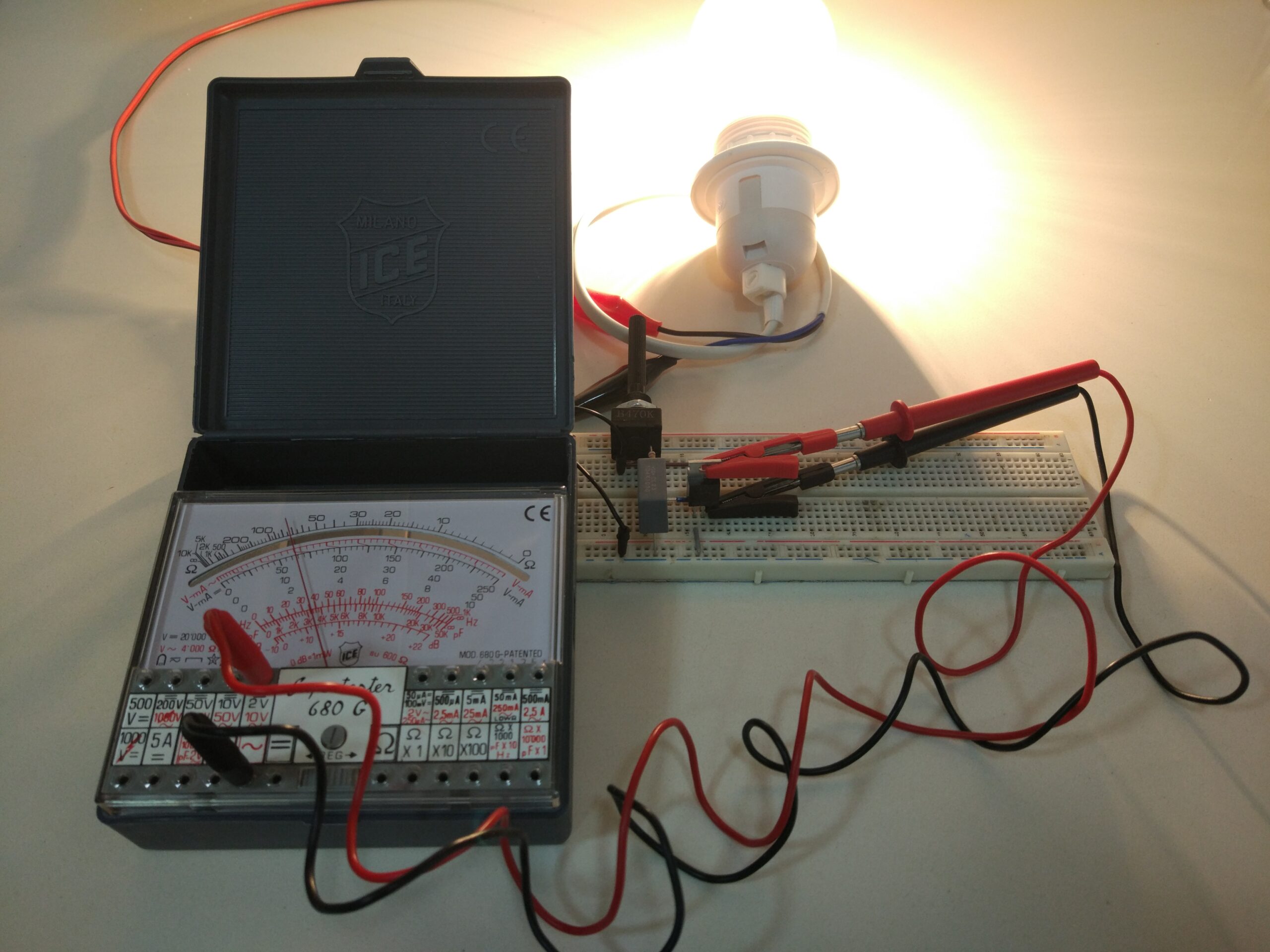

- ¿Lámpara encendida? R1 en circuito abierto, R1 aumentada de valor, Potenciómetro P1 en circuito abierto, Potenciómetro P1 con cursor en circuito abierto, C1 en cortocircuito y R1 caliente, DIAC en circuito abierto, Correcto, Resistencia ajustable P2 en circuito abierto (opcional), Resistencia ajustable P2 con cursor en circuito abierto (opcional), Cableado flojo, Pobre ventilación, Potencia sobrecargada (potencia de la carga por encima de la potencia máxima del regulador), Lampara incompatible (especialmente con LED), DIAC en cortocircuito, C1 en circuito abierto
Para comprobar un Regulador de Potencia de CA solo necesitas un Polímetro Analógico en Tensión Alterna. Conecta la punta roja (+) en A2 del Triac y la punta negra (-) en G del Triac (la polaridad da igual). Si la Lámpara está apagada, la Tensión de red, el Cable de red, el Fusible, la Lámpara o el Triac está averiado y si la Lámpara está encendida, el desfasador RC (P1, P2, R1, C1) o el DIAC está averiado.
Es así de sencillo.
Descargar: Comprobación de un Regulador de Potencia de CA midiendo Tensión Alterna con un Polímetro Analógico
