Comprobación de un Relé de 12 V o 24 V con un Comprobador de Relés de Coche (MEJOR MÉTODO)

sábado, 9 de agosto de 2025 José Antonio Sánchez Castillo

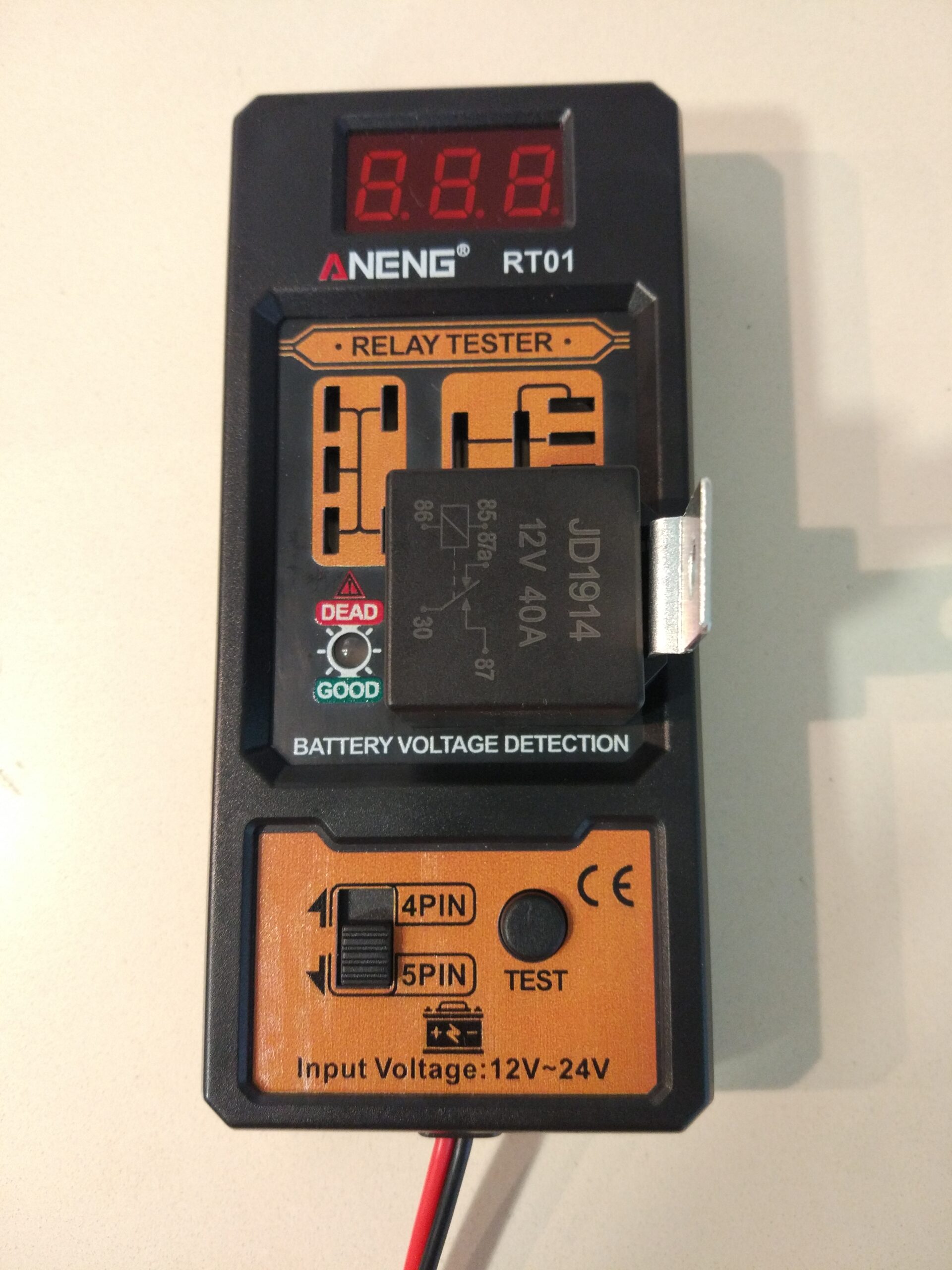

: ¿LED apagado y DISPLAY apagado? No tocas las patillas, No hay tensión aplicada, Polaridad al reves (invertir las patillas), Comprobador de Relés de Coche averiado

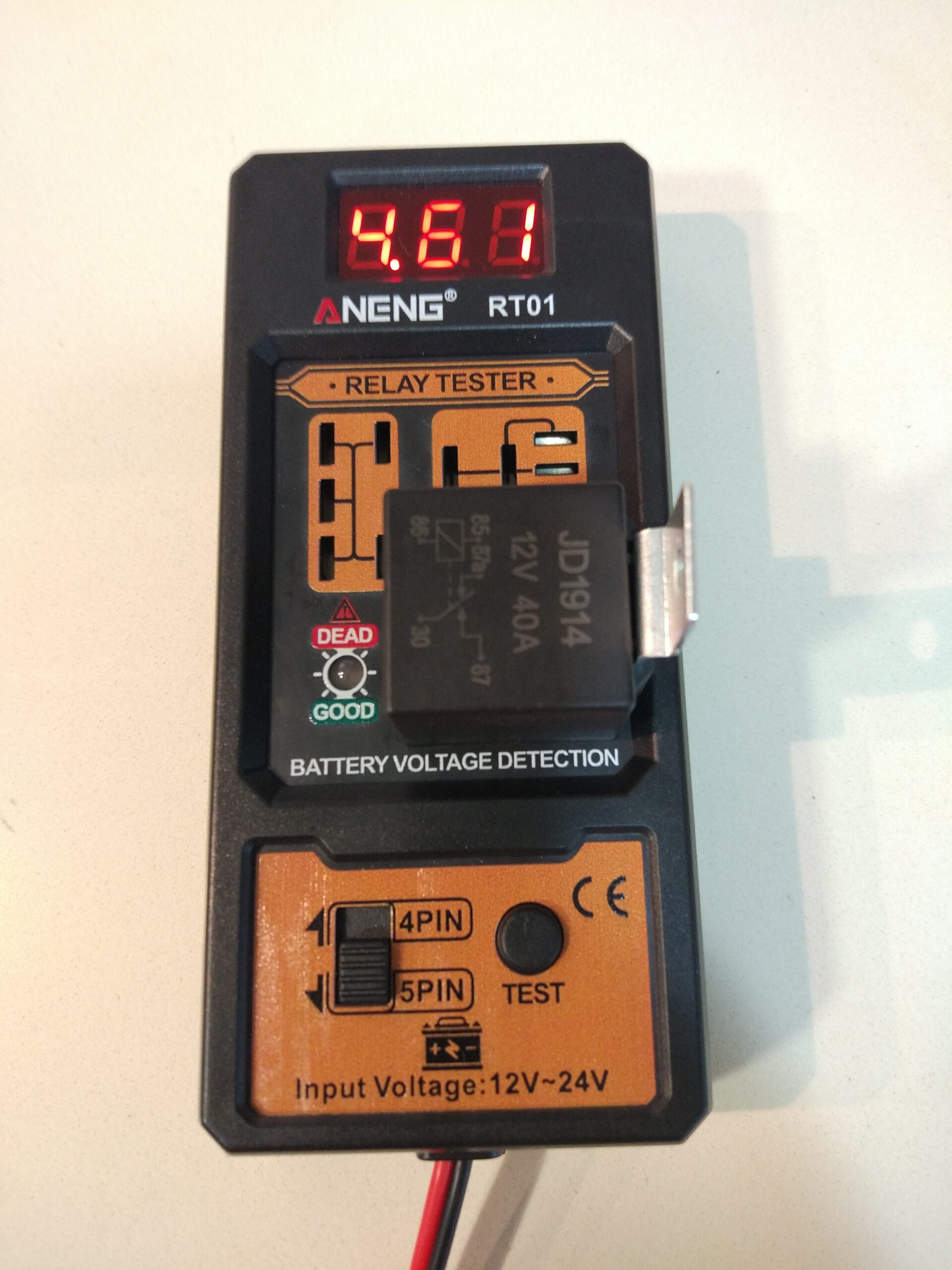

: ¿LED apagado y DISPLAY encendido? Corriente insuficiente

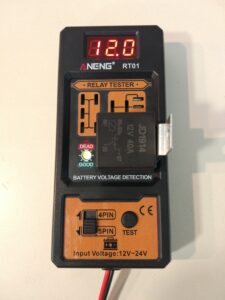

: ¿LED verde encendido y DISPLAY encendido? Correcto, No has pulsado el botón de TEST, No hay Relé instalado

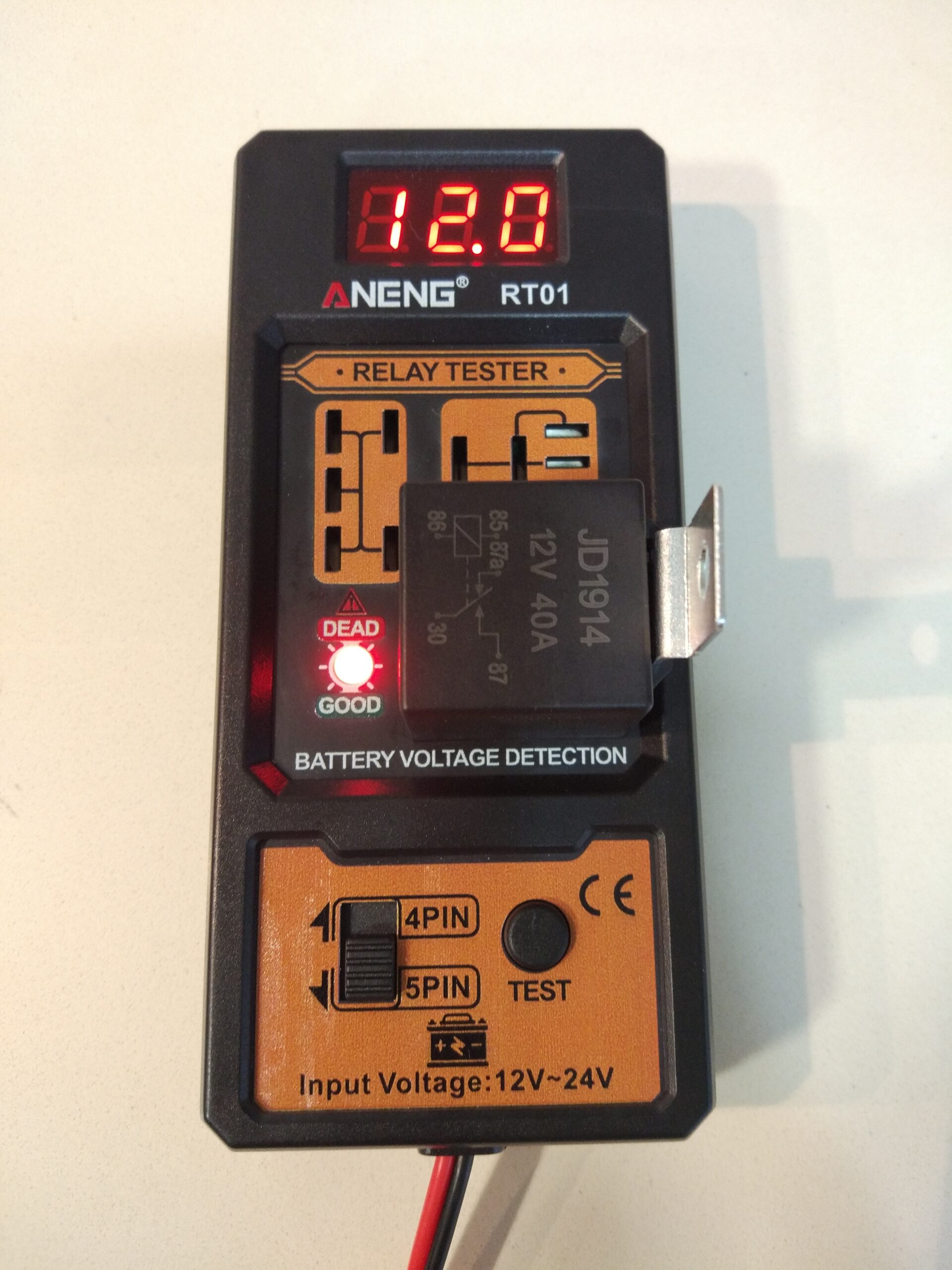

: ¿LED rojo encendido y DISPLAY encendido? Comprobador puede comenzar a probar, No has pulsado el botón de TEST, No hay Relé instalado, Relé averiado, Tiempo de liberación demasiado largo, Voltaje insuficiente, Relé no estándar, 4PIN o 5PIN selección erronea (contrario)

Para comprobar un Relé solo necesitas un Comprobador de Relés de Coche. Conecta la pinza de cocodrilo roja en el (+) de la Batería de 12 V o 24 V y la pinza de cocodrilo negra en el (-) de la Batería de 12 V o 24 V (respeta la polaridad). Instalar el Relé en un enchufe y pulsar el botón de TEST; sí el LED verde esta encendido y el DISPLAY esta encendido , el Relé es correcto y si no, el Relé está averiado.

Es así de sencillo.

<span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"><span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span></span>

Descargar: Comprobación de un Relé de 12 V o 24 V con un Comprobador de Relés de Coche

Notas:
Para relés de coche de 12 VDC o 24 VDC.
