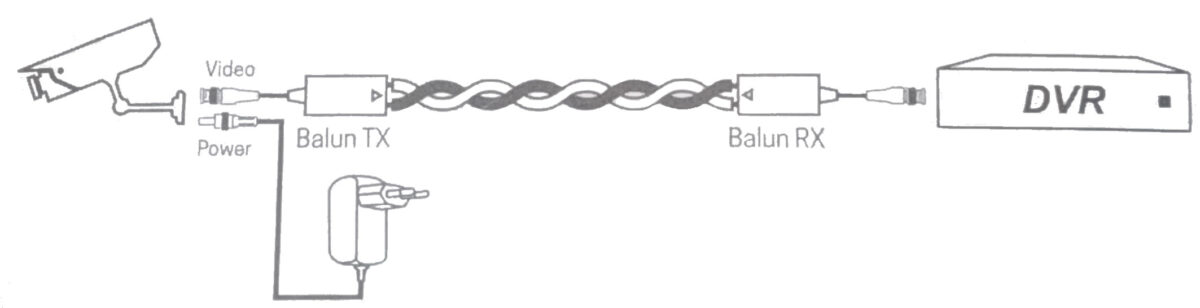

Conecta una cámara con cable UTP y 2 balun pasivos sin alimentación al Canal 1 del DVR (fuente cerca de la cámara).

1º. Conecta una cámara con cable UTP y 2 balun pasivos sin alimentación al Canal 1 del DVR (fuente cerca de la cámara).

Usa el Par 2: Blanco-Naranja – / + Naranja para vídeo.

2. ¿Qué sucede si invierto la polaridad de un cable en un balun? Ejemplo: Par 2: Blanco-Naranja + en el otro balun

Conecta dos cámaras con un solo cable UTP y 4 balun pasivos sin alimentación al Canal 1 y 2 del DVR (fuentes cerca de la cámara) (avanzado).

1º. Conecta dos cámaras con un solo cable UTP y 4 balun pasivos sin alimentación al Canal 1 y 2 del DVR (fuentes cerca de la cámara) (avanzado).

Cámaras juntas, Hasta 4 cámaras, Fuentes de alimentación cerca de la cámara, Poco usado.

Conecta una cámara con cable UTP y 2 balun pasivos sin alimentación con adaptadores DC macho y hembra de alimentación para cámaras al Canal 1 del DVR (fuente cerca del DVR).

1º. Conecta una cámara con cable UTP y 2 balun pasivos sin alimentación con adaptadores DC macho y hembra de alimentación para cámaras al Canal 1 del DVR (fuente cerca del DVR).

Usa los pares: Blanco-Azul – /Azul + para vídeo y el Blanco-Naranja, Blanco-Verde, Blanco-Marrón – /Naranja, Verde, Marrón + para alimentación.

2º. ¿Quién usa el adaptador DC macho y hembra de alimentación?

3º.¿Cuántos pares en paralelo se usan para alimentación?

4º. Calcula la distancia máxima con un 3 % de caída de tensión en el cable, 12 VDC, unos 300 mA de consumo y 3 pares UTP de alimentación 24 AWG?

Conecta una cámara con cable UTP, 2 conectores RJ45 macho y 2 balun pasivos con alimentación (Power Over Ethernet) al Canal 1 del DVR (fuente cerca del DVR).

14 métodos de comprobación de instalaciones de cámaras de vigilancia o CCTV:

• 1. Mirando la imagen en el TV o monitor al pulsar el botón derecho del ratón (mejor).
• 2. Mirando los LED IR de la cámara (peor).
• 3. Mirando la imagen en el monitor y los LED IR de la cámara (mejor).
• 4. Midiendo la tensión continua de la fuente de alimentación de la cámara con un Polímetro Digital (mejor).
• 5. Midiendo la tensión alterna en la salida de vídeo o conector BNC de la cámara con un Polímetro Digital (peor).
• 6. Midiendo la tensión alterna en el conector BNC del DVR con un Polímetro Digital (peor).
• 7. Midiendo la tensión alterna en el conector BNC del DVR con un Osciloscopio (mejor).
• 8. Midiendo la resistencia del cable coaxial o UTP de vídeo con un Polímetro Digital estando conectado al DVR.
• 9. Conectar otra cámara diferente correcta al mismo canal del DVR.
• 10. Conectar la misma cámara a otro canal diferente correcto del DVR.
• 11. Con un comprobador o tester para cámaras de vigilancia en modo prueba de vídeo (mejor).
• 12. Con un comprobador o tester para cámaras de vigilancia en modo generador de vídeo analógico o generador de barras de colores (mejor).
• 13. Conectar la cámara a un televisor con un adaptador BNC macho a RCA macho (mejor).
• 14. Gira y si se oye un zumbido cuando se alimenta la cámara PTZ (peor).

Descargar: Metodos de comprobación de instalaciones de cámaras de vigilancia o CCTV
