Comprobación de una Bobina midiendo con un Medidor LCR (MEJOR MÉTODO)
domingo, 6 de septiembre de 2026
-

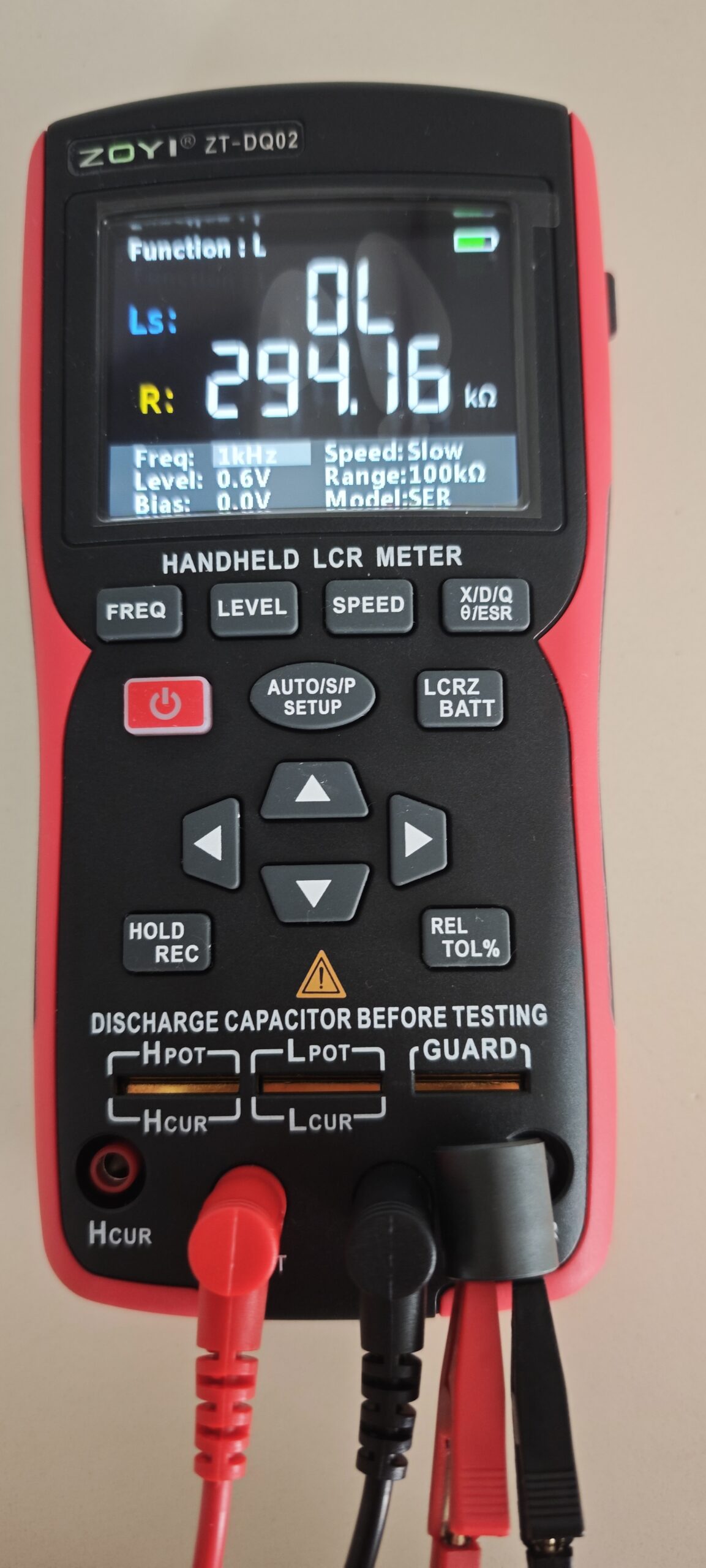

- ¿Mide sobrerango? No tocas las patillas, Bobina en circuito abierto, Rango: AUTO
-

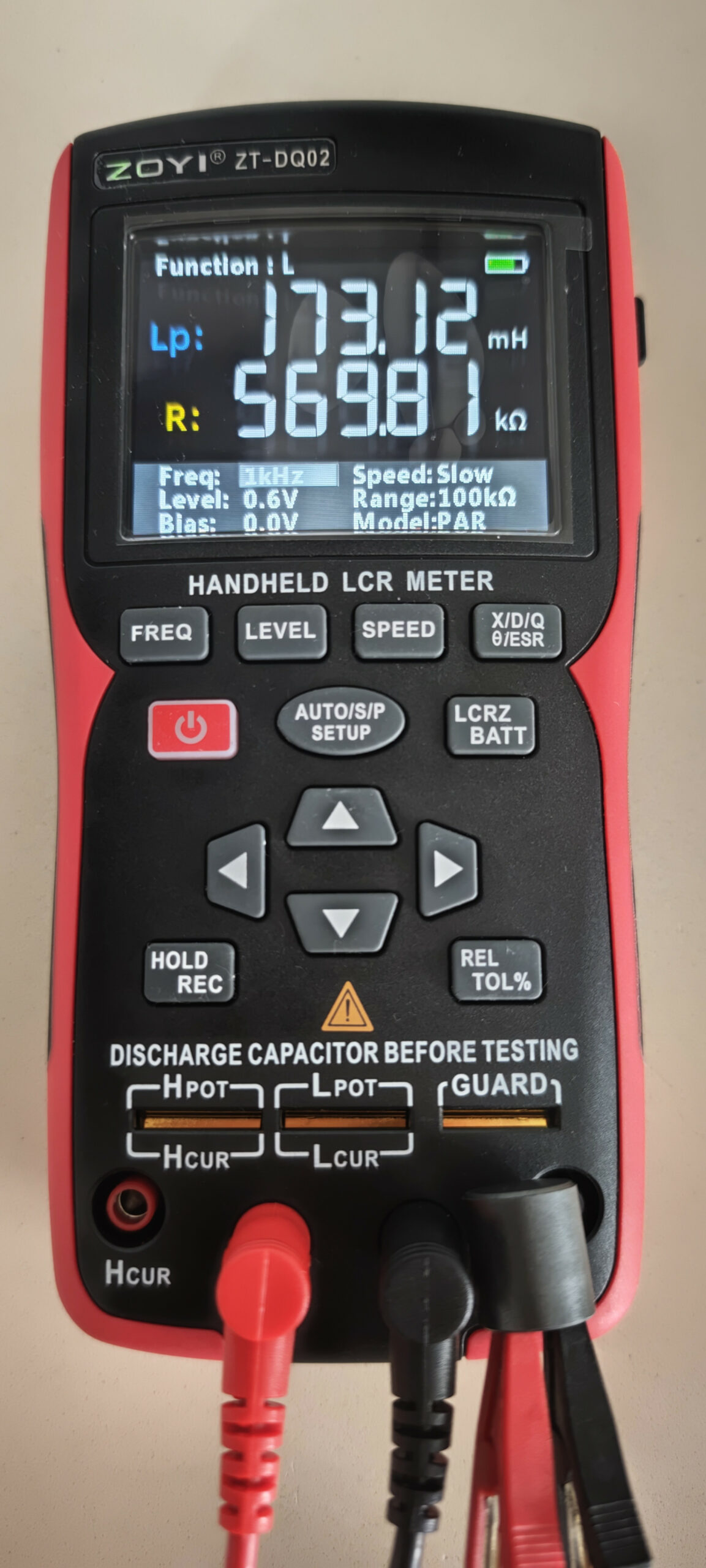

- ¿Mide más? Inductancia pequeña y Modelo equivalente Paralelo (PAR), Frecuencia (FREQ) pequeña, Voltaje (LEVEL) grande
-

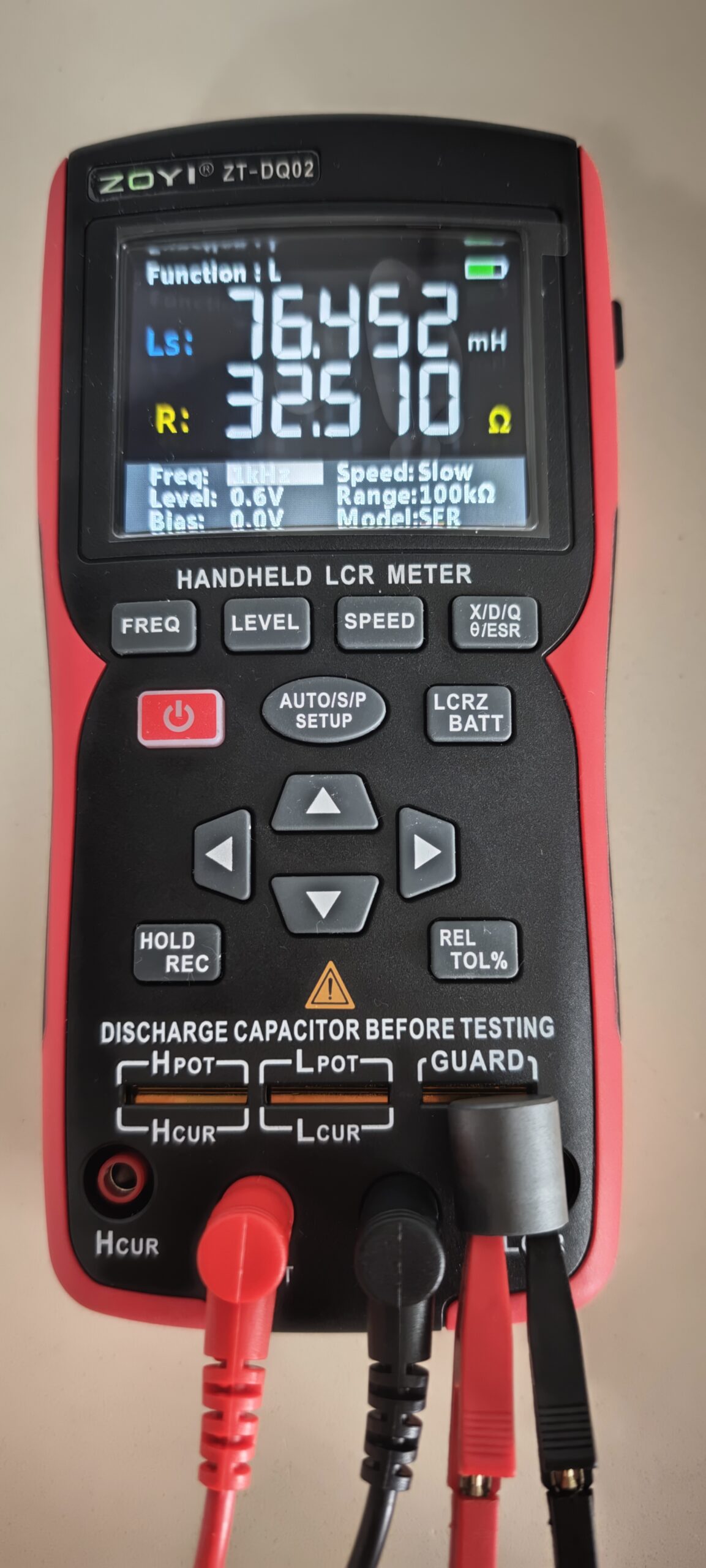

- ¿Mide casi igual fabricante? Correcto, Ruidos por falta de sujeción
-

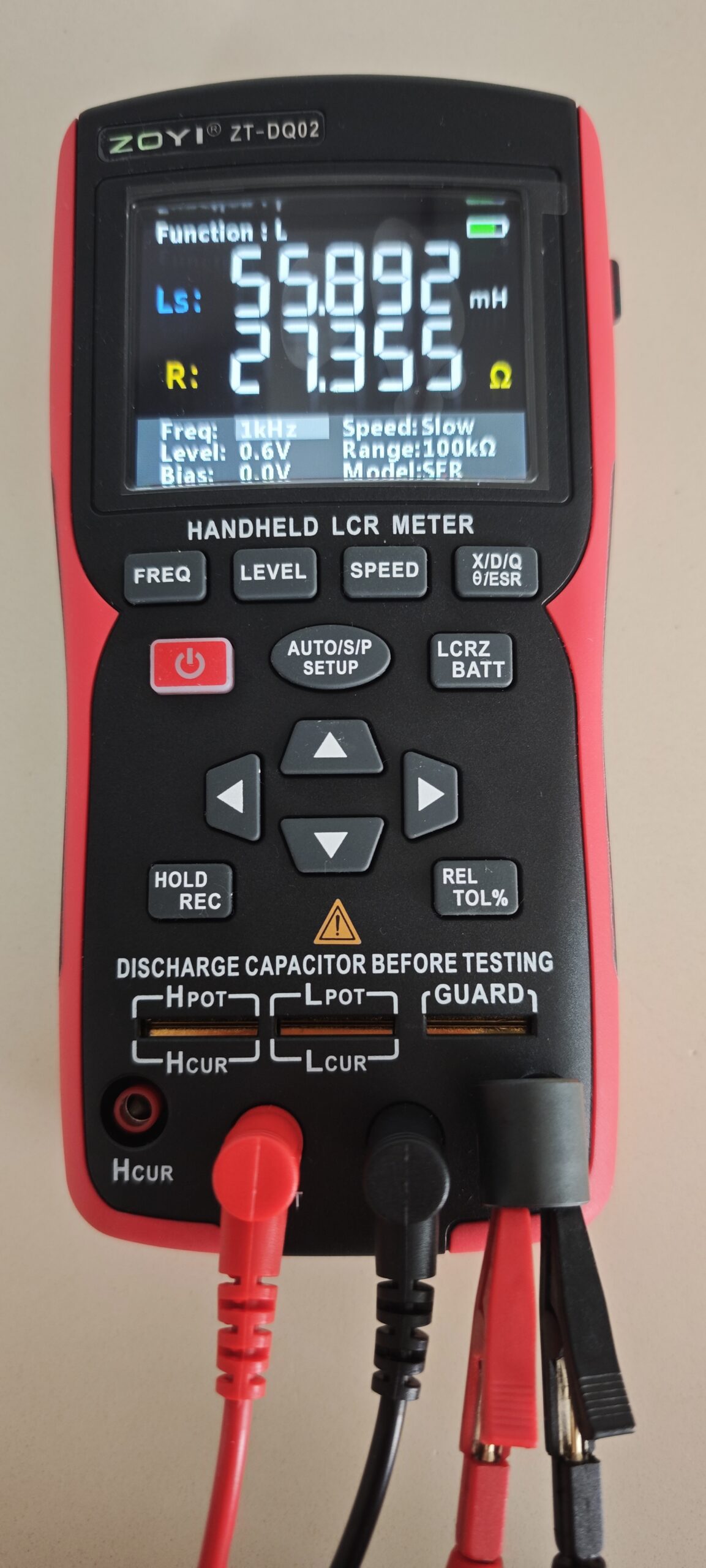

- ¿Mide menos? Bobina con espiras en cortocircuito, Cortocircuito entre espiras y núcleo de hierro, Núcleo de ferrita roto, Núcleo de ferrita ausente, Saturación del núcleo de ferrita y hierro, Frecuencia (FREQ) grande, Voltaje (LEVEL) pequeño
-

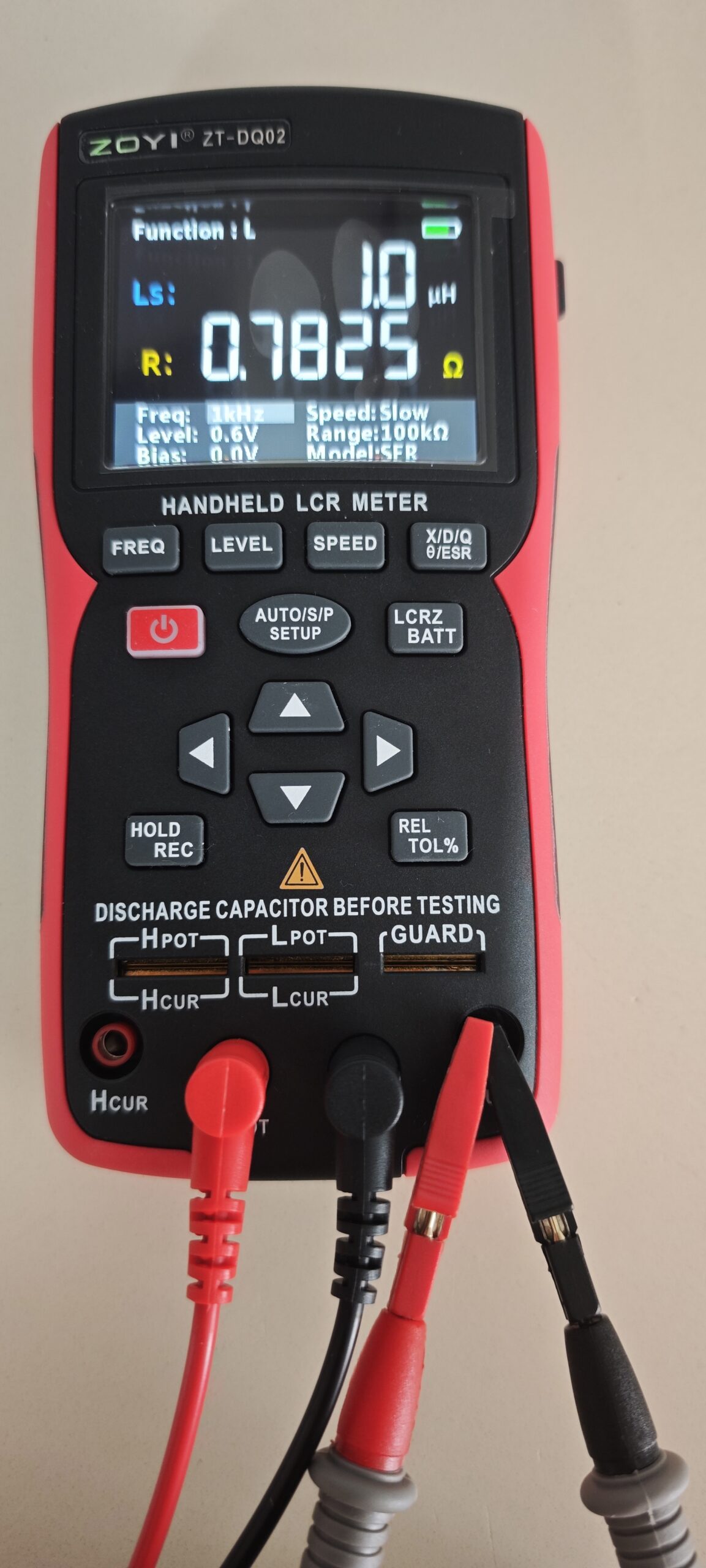

- ¿Mide aprox. 0? Dos puntas de prueba en cortocircuito
Para comprobar una Bobina solo necesitas un Medidor LCR. Conecta la punta roja (+) en una patilla de la Bobina y la punta negra (-) en la otra patilla de la Bobina (la polaridad da igual); si mide casi igual al fabricante, la Bobina es correcta y si no mide casi igual, la Bobina está averiada.
No es así de sencillo.
Descargar: Comprobación de una Bobina midiendo con un Medidor LCR
