Comprobación de un Optoacoplador midiendo Continuidad con un Polímetro Digital y una Pila de 1,5 V
sábado, 13 de junio de 2026
-

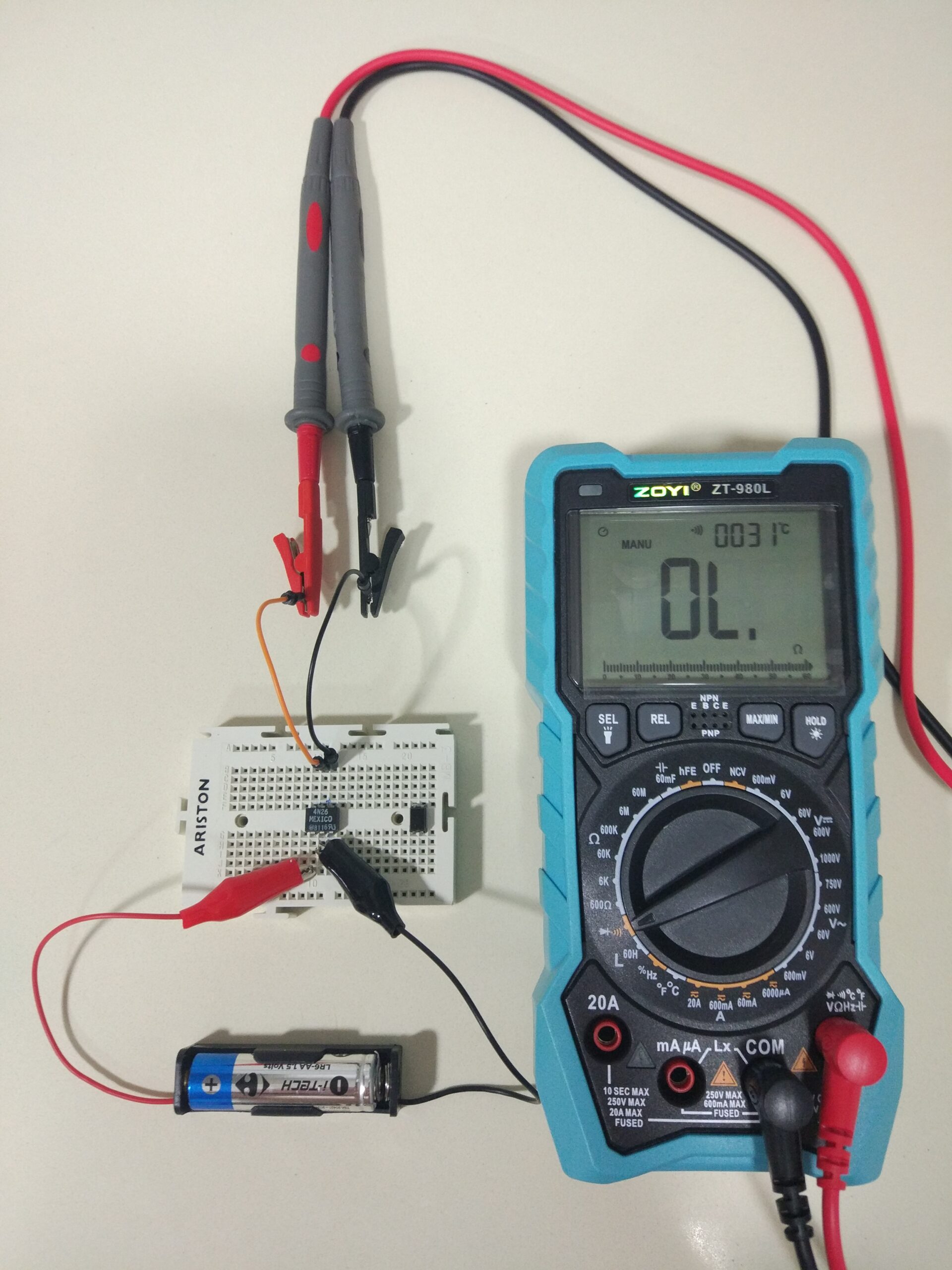

- ¿No mide baja? No has conectado la Pila de 1,5 V al Diodo infrarrojo (IRED), Fototransistor NPN en circuito abierto (BC o BE o CE o BE y BC), Diodo infrarrojo (IRED) en cortocircuito (AK), Diodo infrarrojo (IRED) en circuito abierto (AK), No tocas las patillas de Colector y Emisor, Patillas equivocadas (punta (+) en Emisor y punta (-) en Colector), Patillas equivocadas (punta (-) en Base y punta (+) en Colector), Patillas equivocadas (punta (-) en Base y punta (+) en Emisor), Patillas equivocadas (punta (+) en Base y punta (-) en Colector), Patillas equivocadas (punta (+) en Base y punta (-) en Emisor), Polaridad de la Pila de 1,5 V al reves (invertir las patillas), Pila de 1,5 V descargada
-
- ¿Si mide baja? Correcto

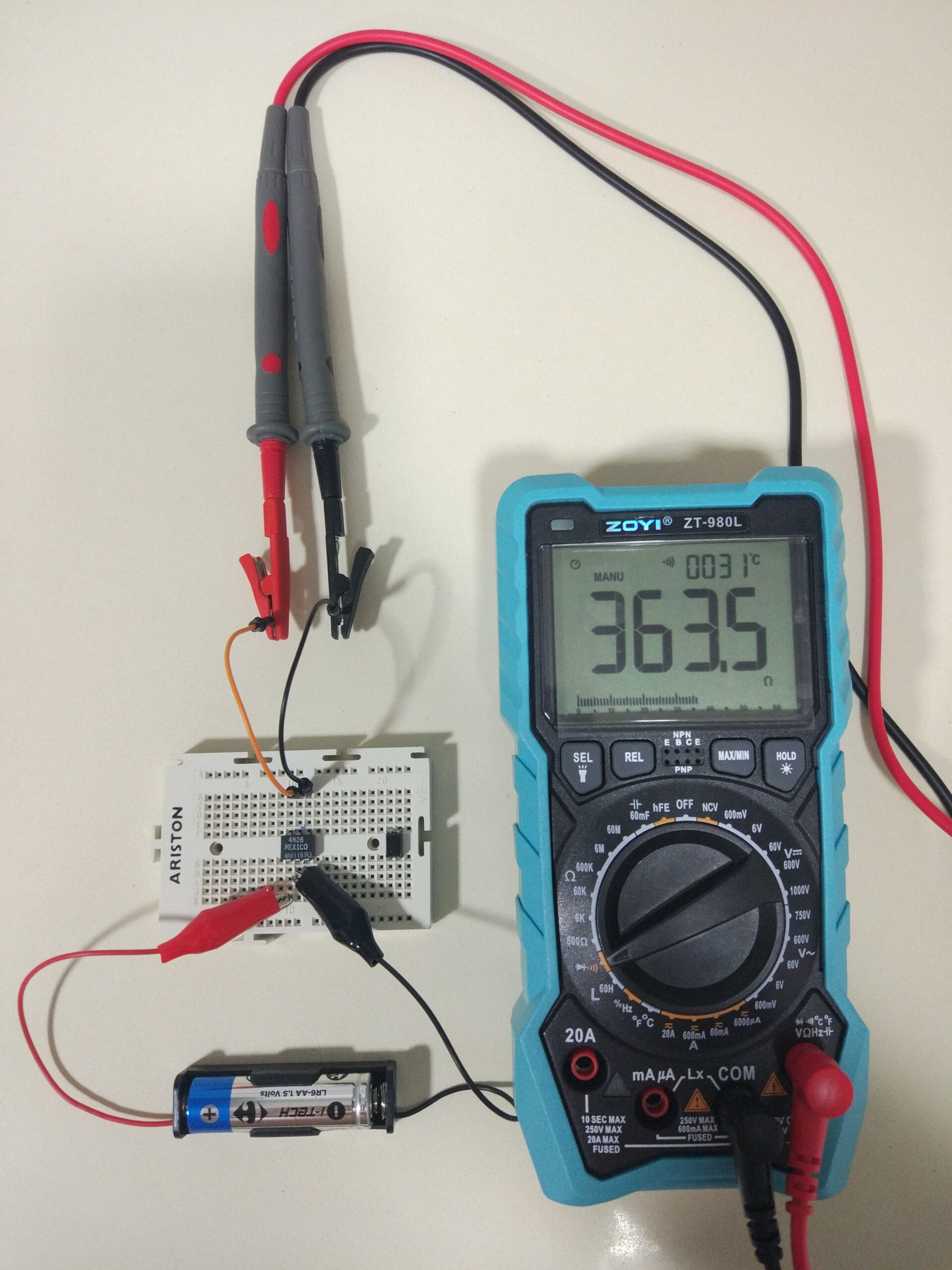

Para comprobar un Optoacoplador solo necesitas un Polímetro Digital en Medición de Resistencia y una Pila de 1,5 V. Conecta la punta roja (+) en Colector del Fototransistor NPN y la punta negra (-) en Emisor del Fototransistor NPN (respeta la polaridad). Conecta el (+) de la Pila de 1,5 V en Ánodo del Diodo infrarrojo (IRED) y el (-) de la Pila de 1,5 V en Cátodo del Diodo infrarrojo (IRED) (respeta la polaridad); si mide baja, el Optoacoplador es correcto y si no mide baja, el Optoacoplador está averiado.
Es así de sencillo.
Descargar: Comprobación de un Optoacoplador midiendo Continuidad con un Polímetro Digital y una Pila de 1,5 V
