Comprobación de un Regulador de Potencia de CA cortocircuitando el Potenciómetro P1
Aplicaciones: reguladores de luz (dimmers), control de velocidad para motores (ventiladores, aspiradoras, lavadoras, batidoras, licuadoras, taladros eléctricos), reguladores de temperatura (soldador, calentadores eléctricos, estufas, hornos, planchas).

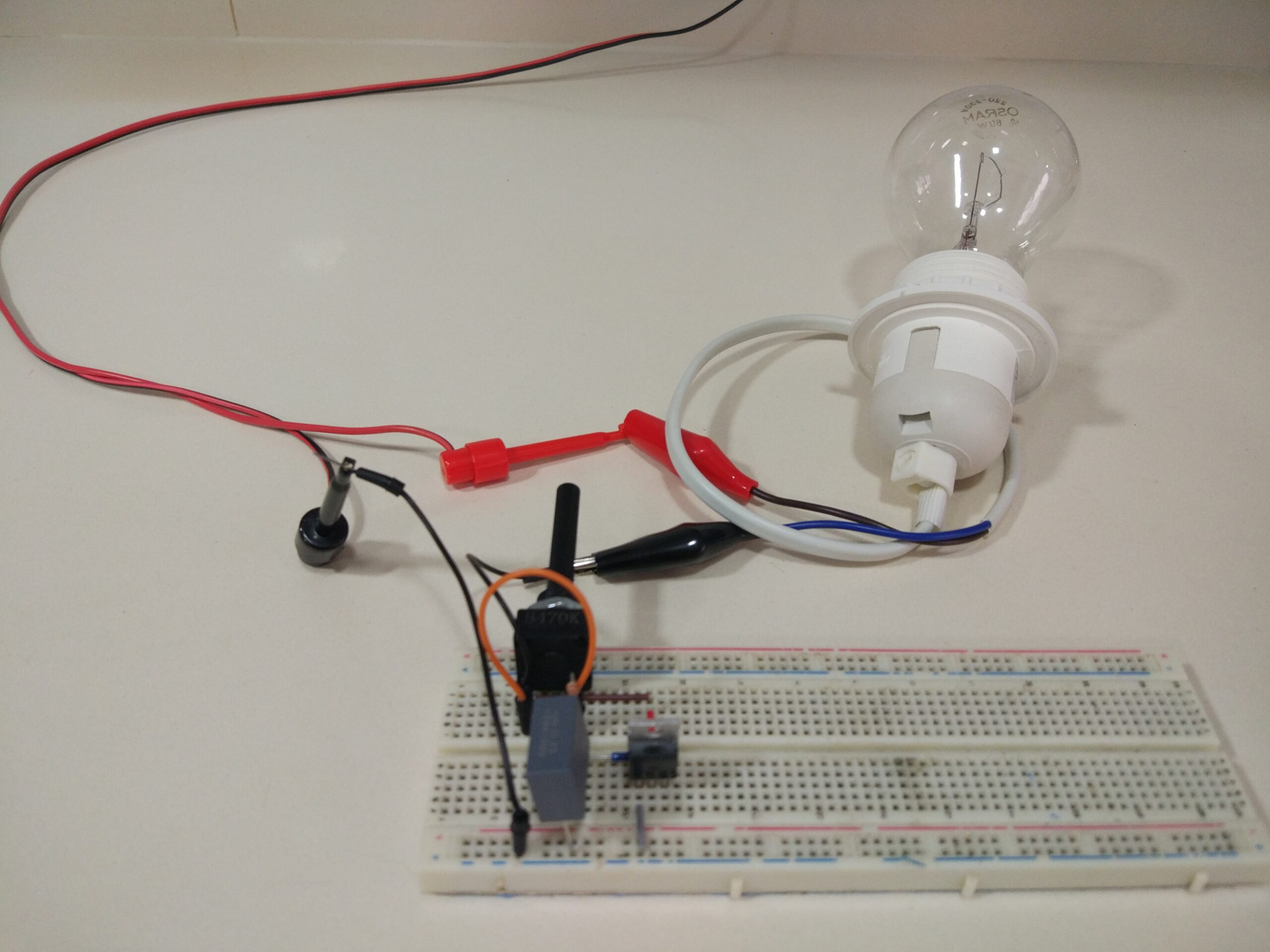

Síntoma: Lámpara apagada con potenciómetro P1 girado izquierda y Lámpara apagada con potenciómetro P1 girado derecha (mal)
-
- ¿Lámpara apagada? No tocas las patillas, Patillas equivocadas, Tensión de red cero (V1), Cable de red en circuito abierto, Fusible en circuito abierto o fundido (opcional), Lámpara en circuito abierto o fundida, Lámpara en cortocircuito, R1 en circuito abierto, R1 aumentada de valor, C1 en cortocircuito y R1 caliente, DIAC en circuito abierto, Triac en circuito abierto (A2 y A1), Triac en circuito abierto (A2 y G), Triac con A2 desconectado y R1 quemada, Triac en circuito abierto (G y A1)
-
- ¿Lámpara encendida? Potenciómetro P1 en circuito abierto, Potenciómetro P1 con cursor en circuito abierto, Correcto, R1 aumentada de valor, Resistencia ajustable P2 en circuito abierto (opcional), Resistencia ajustable P2 con cursor en circuito abierto (opcional), DIAC en cortocircuito, Triac en cortocircuito (G y A1), Potencia sobrecargada (potencia de la carga por encima de la potencia máxima del regulador), Cableado flojo, Pobre ventilación, C1 en circuito abierto

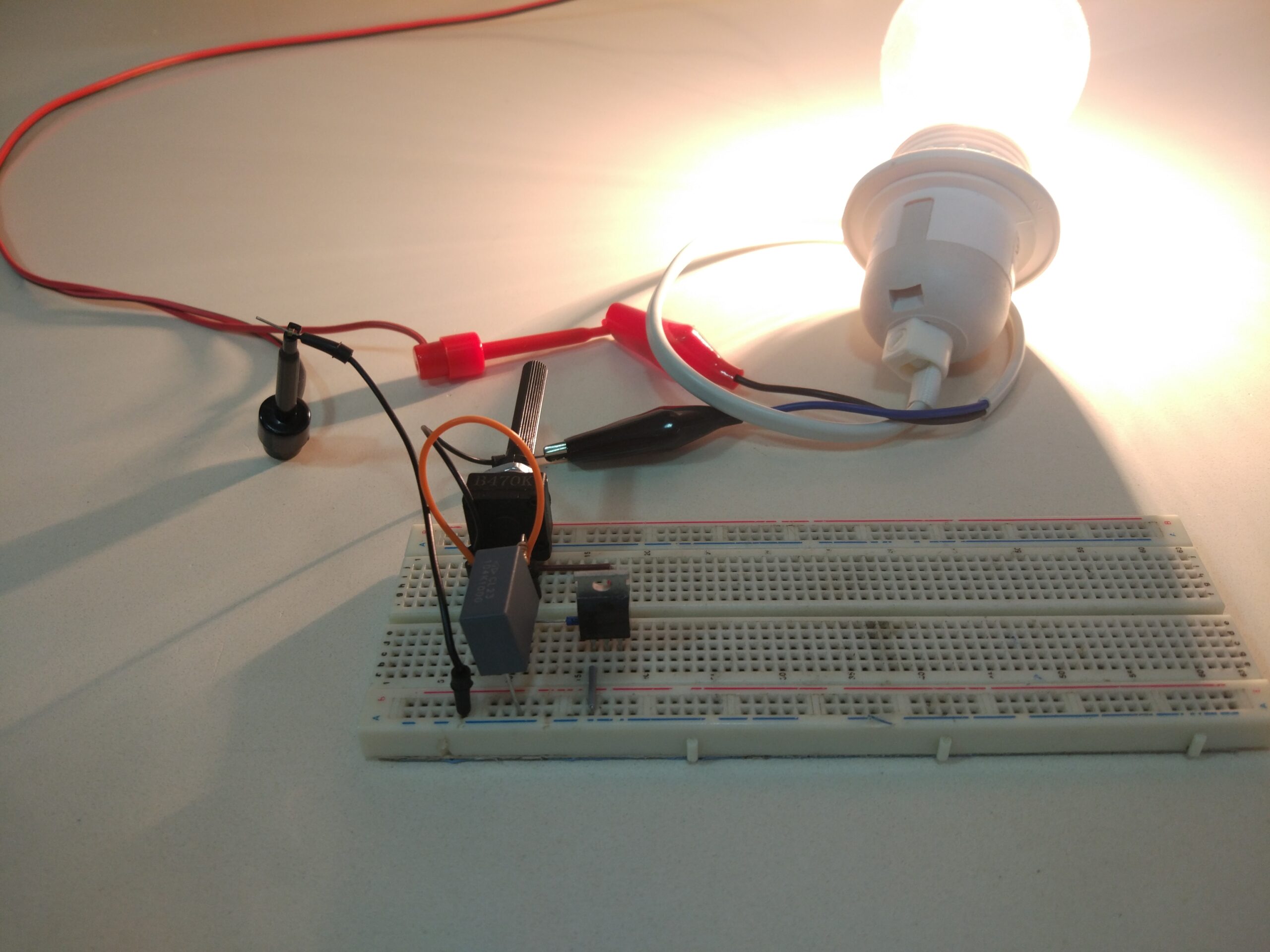

Para comprobar un Regulador de Potencia de CA solo necesitas cortocicuitar el Potenciometro P1. Si la Lámpara está encendida: Potenciómetro P1 en circuito abierto, Correcto, etc. y si la Lámpara está apagada: Lampara en circuito abierto o fundida, R1 en circuito abierto, Triac en circuito abierto (A2 y A1), Triac en circuito abierto (A2 y G), etc.
Es así de sencillo.
