¿Lámpara apagada? No tocas las patillas, Patillas equivocadas, Alcance alto (1000 V= o 500 V= o 200 V= o 50 V= o 10 V=), Tensión de red cero (V1), Cable de red en circuito abierto, Fusible en circuito abierto o fundido (opcional), Lámpara en circuito abierto o fundida, Lámpara en cortocircuito, Triac en circuito abierto (A2 y A1), Triac en circuito abierto (A2 y G), Triac con A2 desconectado y R1 quemada, Triac en circuito abierto (G y A1)
-
-
¿Lámpara encendida? R1 en circuito abierto, R1 aumentada de valor, Potenciómetro P1 en circuito abierto, Potenciómetro P1 con cursor en circuito abierto, C1 en cortocircuito y R1 caliente, DIAC en circuito abierto, Correcto, Resistencia ajustable P2 en circuito abierto (opcional), Resistencia ajustable P2 con cursor en circuito abierto (opcional), Cableado flojo, Pobre ventilación, Potencia sobrecargada (potencia de la carga por encima de la potencia máxima del regulador), Lampara incompatible (especialmente con LED), DIAC en cortocircuito, C1 en circuito abierto

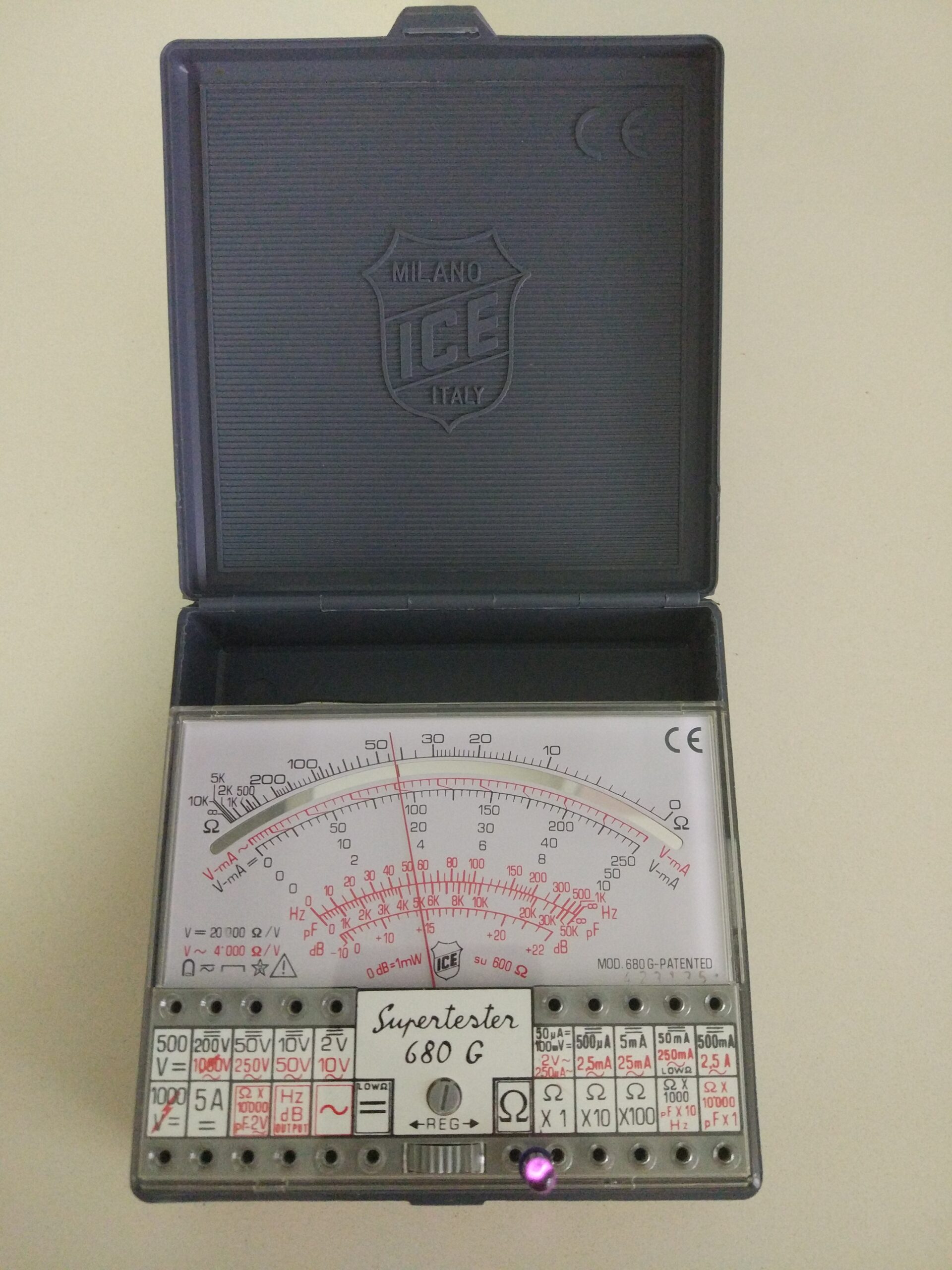

Para comprobar un Regulador de Potencia de CA solo necesitas un Polímetro Analógico en Tensión Continua. Conecta la punta roja (+) en A2 del Triac y la punta negra (-) en G del Triac (respeta la polaridad). Si la Lámpara está apagada: la Tensión de red, el Cable de red, el Fusible, la Lámpara o el Triac están averiados y si la Lámpara está encendida: el desfasador RC (P1, P2, R1, C1) o el DIAC están averiados.
Es así de sencillo.
Descargar: Comprobación de un Regulador de Potencia de CA midiendo Tensión Continua con un Polímetro Analógico
-
-
¿Lámpara apagada? No tocas las patillas, Patillas equivocadas, Resistencia alta (usar una de menos de 40 K), Tensión de red cero (V1), Cable de red en circuito abierto, Fusible en circuito abierto o fundido (opcional), Lámpara en circuito abierto o fundida, Lámpara en cortocircuito, Triac en circuito abierto (A2 y A1), Triac en circuito abierto (A2 y G), Triac con A2 desconectado y R1 quemada, Triac en circuito abierto (G y A1)
-
-
¿Lámpara encendida? R1 en circuito abierto, R1 aumentada de valor, Potenciómetro P1 en circuito abierto, Potenciómetro P1 con cursor en circuito abierto, C1 en cortocircuito y R1 caliente, DIAC en circuito abierto, Correcto, Resistencia ajustable P2 en circuito abierto (opcional), Resistencia ajustable P2 con cursor en circuito abierto (opcional), Cableado flojo, Pobre ventilación, Potencia sobrecargada (potencia de la carga por encima de la potencia máxima del regulador), Lampara incompatible (especialmente con LED), DIAC en cortocircuito, C1 en circuito abierto
Para comprobar un Regulador de Potencia de CA solo necesitas una Resistencia entre A2 y G del Triac. Conecta la Resistencia entre A2 y G del Triac (la polaridad da igual). Si la Lámpara está apagada: la Tensión de red, el Cable de red, el Fusible, la Lámpara o el Triac están averiados y si la Lámpara está encendida: el desfasador RC (P1, P2, R1, C1) o el DIAC están averiados.
Es así de sencillo.
Descargar: Comprobación de un Regulador de Potencia de CA con una Resistencia entre A2 y G
-
-
¿Lámpara apagada? No tocas las patillas, Patillas equivocadas, Alcance alto (1000 V~ o 250 V~ o 50 V~), Tensión de red cero (V1), Cable de red en circuito abierto, Fusible en circuito abierto o fundido (opcional), Lámpara en circuito abierto o fundida, Lámpara en cortocircuito, Triac en circuito abierto (A2 y A1), Triac en circuito abierto (A2 y G), Triac con A2 desconectado y R1 quemada, Triac en circuito abierto (G y A1)
-
-
¿Lámpara encendida? R1 en circuito abierto, R1 aumentada de valor, Potenciómetro P1 en circuito abierto, Potenciómetro P1 con cursor en circuito abierto, C1 en cortocircuito y R1 caliente, DIAC en circuito abierto, Correcto, Resistencia ajustable P2 en circuito abierto (opcional), Resistencia ajustable P2 con cursor en circuito abierto (opcional), Cableado flojo, Pobre ventilación, Potencia sobrecargada (potencia de la carga por encima de la potencia máxima del regulador), Lampara incompatible (especialmente con LED), DIAC en cortocircuito, C1 en circuito abierto

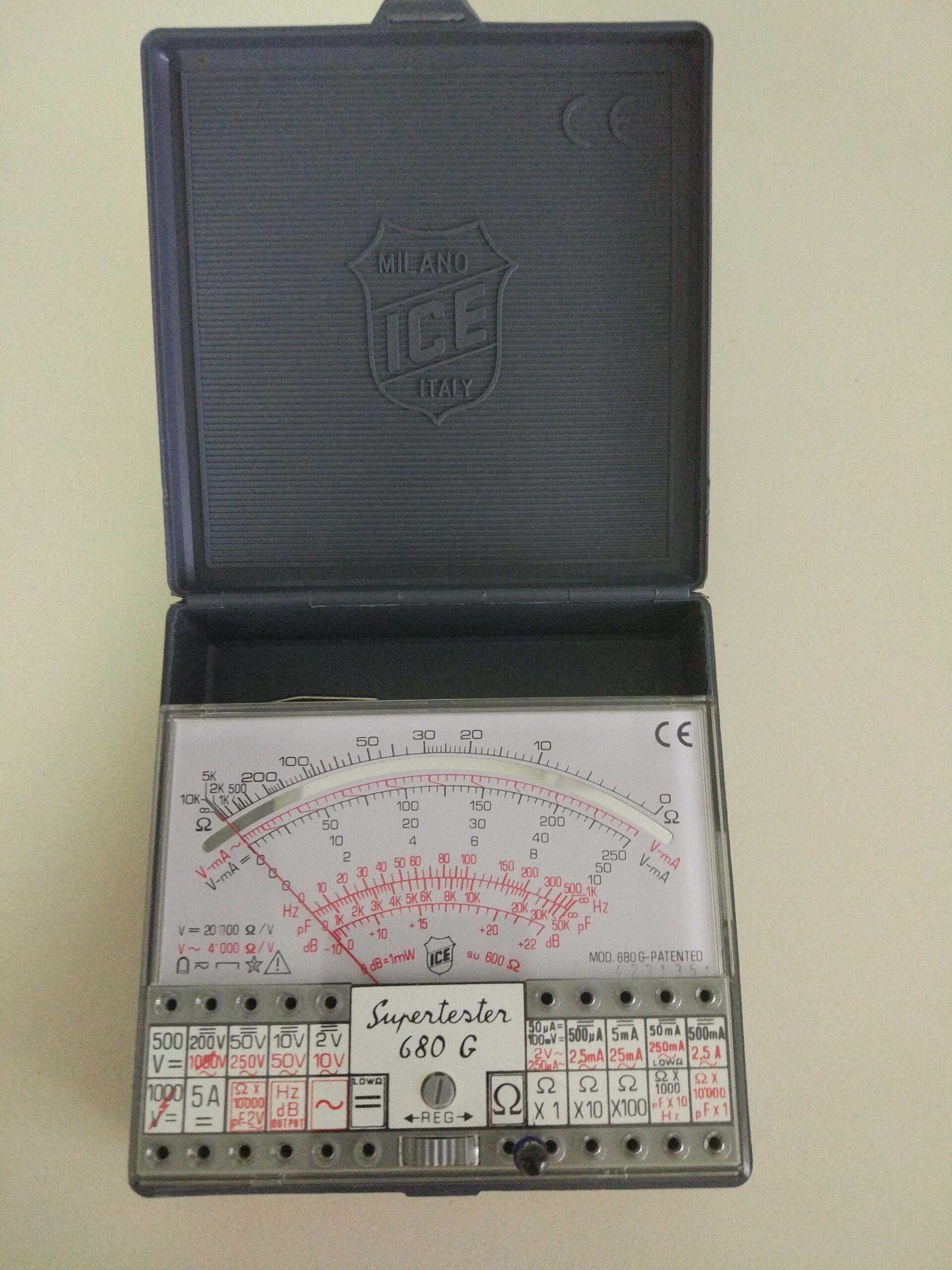

Para comprobar un Regulador de Potencia de CA solo necesitas un Polímetro Analógico en Tensión Alterna. Conecta la punta roja (+) en A2 del Triac y la punta negra (-) en G del Triac (la polaridad da igual). Si la Lámpara está apagada: la Tensión de red, el Cable de red, el Fusible, la Lámpara o el Triac están averiados y si la Lámpara está encendida: el desfasador RC (P1, P2, R1, C1) o el DIAC están averiados.
Es así de sencillo.
Descargar: Comprobación de un Regulador de Potencia de CA midiendo Tensión Alterna con un Polímetro Analógico
-
-
¿Si mide sobrerango? No tocas las patillas, Alcance bajo (600 o 6 K), Correcto, Tensión de red cero (V1), Cable de red en circuito abierto, Fusible en circuito abierto o fundido (opcional), Lámpara en circuito abierto o fundida, Lámpara en cortocircuito, R1 en circuito abierto, R1 aumentada de valor, Potenciómetro P1 en circuito abierto, Potenciómetro P1 con cursor en circuito abierto, DIAC en circuito abierto, Triac en circuito abierto (A2 y A1), Triac en circuito abierto (A2 y G), Triac con A2 desconectado y R1 quemada, Triac en circuito abierto (G y A1), Triac en cortocircuito (G y A1), C1 con disminución de capacidad (seco), Resistencia ajustable P2 ajustada a un valor menor (opcional), Lámpara de baja potencia (potencia de la carga por debajo de la potencia mínima del regulador), Resistencia ajustable P2 en circuito abierto (opcional), Resistencia ajustable P2 con cursor en circuito abierto (opcional), Potencia sobrecargada (potencia de la carga por encima de la potencia máxima del regulador), Cableado flojo, Pobre ventilación, Potencia sobrecargada (potencia de la carga por encima de la potencia máxima del regulador), Lampara incompatible (especialmente con LED), C1 en circuito abierto
-
-
¿No mide sobrerango? C1 en cortocircuito y R1 caliente, DIAC en cortocircuito, Triac en cortocircuito (A2 y A1), Triac en cortocircuito (A2 y G), C2 en cortocircuito (opcional), Patillas equivocadas, No estas midiendo en Medición de Resistencia
Para comprobar si un Regulador de Potencia de CA tiene el condensador C1, DIAC, Triac, condensador C2 (opcional) averiados sin desmontarlo (el cortocircuito del Triac es la avería típica), sólo necesitas desconectar el cable de red del Regulador de Potencia de CA, medir el cable de red con un Polímetro Digital midiendo Resistencia. Si mide sobrerango, el Regulador de Potencia de CA está correcto o averiado y si no mide sobrerango, el Regulador de Potencia de CA está averiado.
Gira el Potenciómetro P1. Si varia la Resistencia del cable de red: condensador C1 en cortocircuito y R1 caliente, DIAC en cortocircuito, Patillas equivocadas (P1 o P2) y si no varia la Resistencia del cable de red: Triac en cortocircuito (A2 y A1), Triac en cortocircuito (A2 y G), C2 en cortocircuito (opcional) y R2 quemada (opcional), Patillas equivocadas (R1 o R2 o G y A1), No estas midiendo en Medición de Resistencia.
Compruebas 4 componentes con 1 medida sin desmontarlo.
Es así de sencillo.
Descargar: Comprobación de un Regulador de Potencia de CA midiendo Resistencia con un Polímetro Digital
-
-

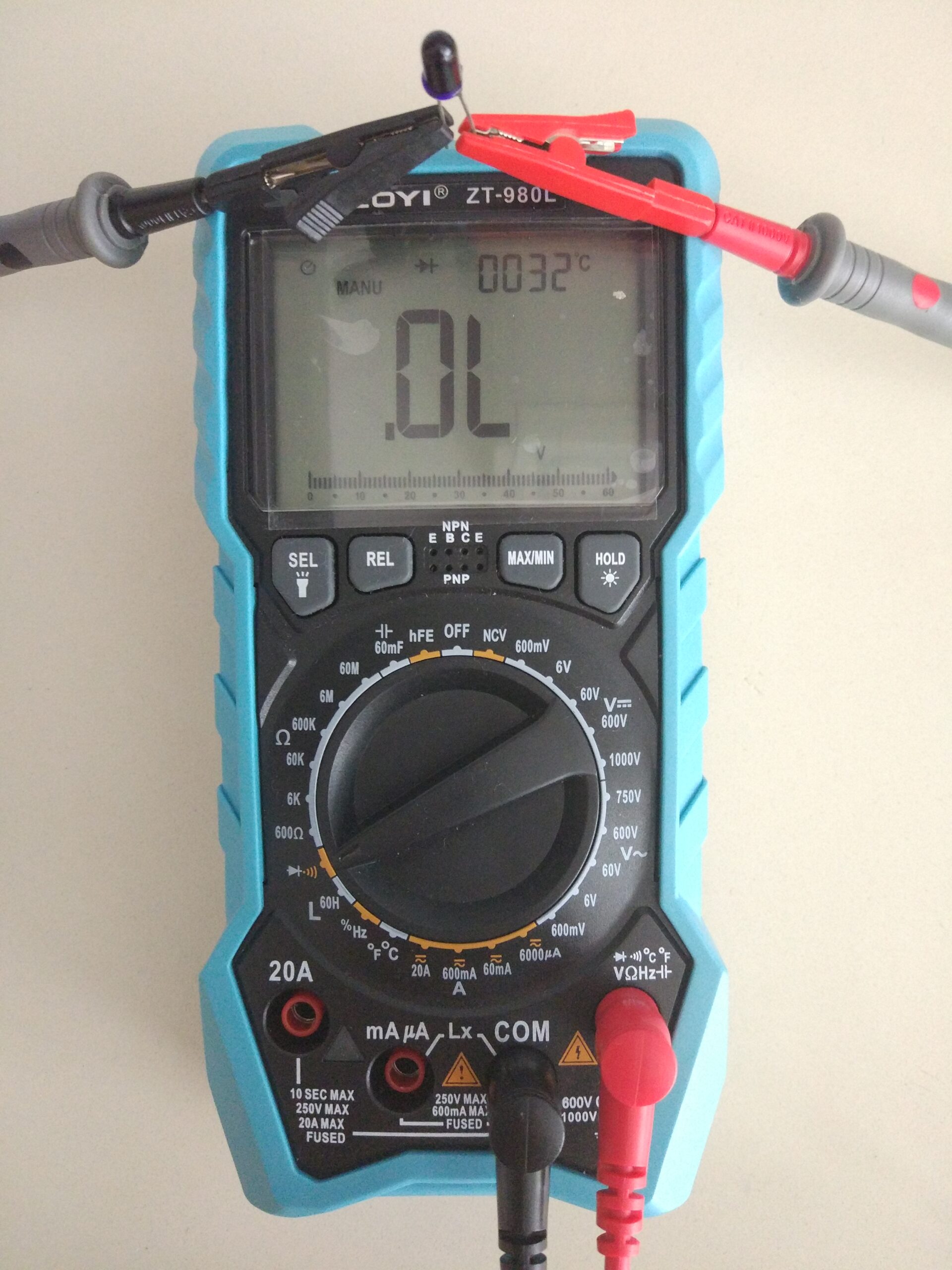

¿No se ilumina? No pulsas el botón, No tocas las patillas, Polaridad al reves (invertir las patillas), Patillas equivocadas, Diodo LED en cortocircuito, Diodo LED averiado, Diodo LED en circuito abierto, Diodo infrarrojo (IRED), Corriente menor (aumentar corriente), Comprobador de LED con pila de 9 V descargada
-
-
¿Se ilumina? Correcto
Para comprobar un LED solo necesitas un Comprobador de LED. Meter el Ánodo en el positivo (+) o agujero superior y el Cátodo en el negativo (-) o agujero inferior (respeta la polaridad), pulsa el botón durante varios segundos; si se ilumina, el LED es correcto y si no se ilumina, el LED está averiado.
Es así de sencillo.
Este método es adecuado para LED desoldados y montaje convencional (con patillas).
Descargar: Comprobación de un LED con un Comprobador de LED
Notas:
Comprueba LEDs de 2, 3 y 4 pines.
Puede comprobar varios LEDs a la vez.
No compueba LEDs SMD (sin patillas).
El LED rojo deslumbra al pulsar el boton rojo.
Los agujeros de 2 mA estan equivocados, tambien son de 5 mA.
