Comprobación de un Optoacoplador con una Pila de 1,5 V, una Pila de 3 V y un LED (MEJOR MÉTODO)
domingo, 7 de junio de 2026
-

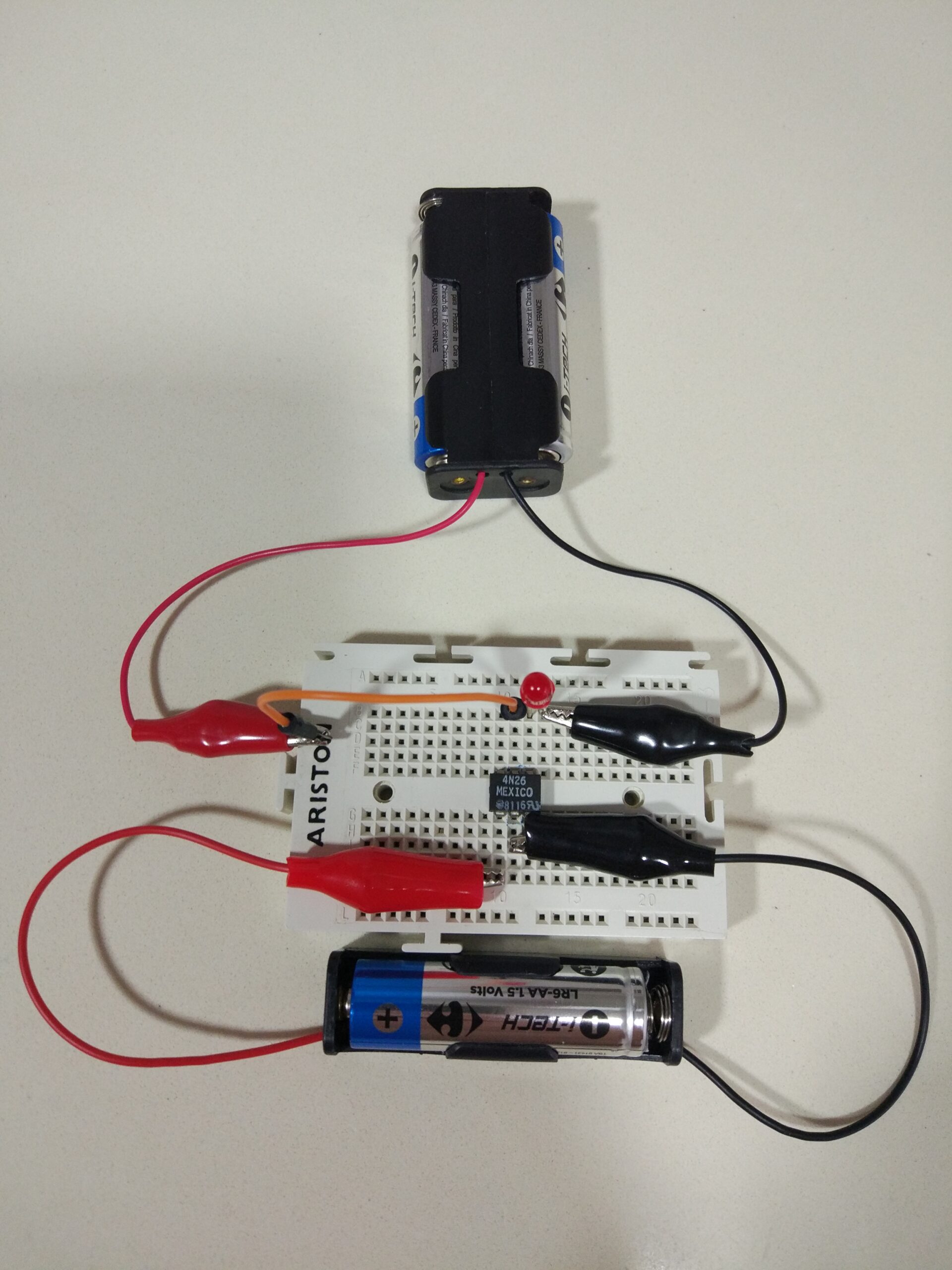

- ¿No se ilumina el LED? No has conectado la Pila de 1,5 V al Diodo infrarrojo (IRED), No tocas las patillas, Polaridad de la Pila de 1,5 V al reves (invertir las patillas), Pila de 1,5 V descargada, Diodo infrarrojo (IRED) en cortocircuito (AK), Diodo infrarrojo (IRED) en circuito abierto (AK), Fototransistor NPN en circuito abierto (BC o BE o CE o BE y BC), Fototransistor NPN en cortocircuito (BE), Polaridad de la Pila de 3 V al reves (invertir las patillas), Pila de 3 V descargada, Mala orientación del Diodo LED (estas mirando de lado y no por arriba)
-

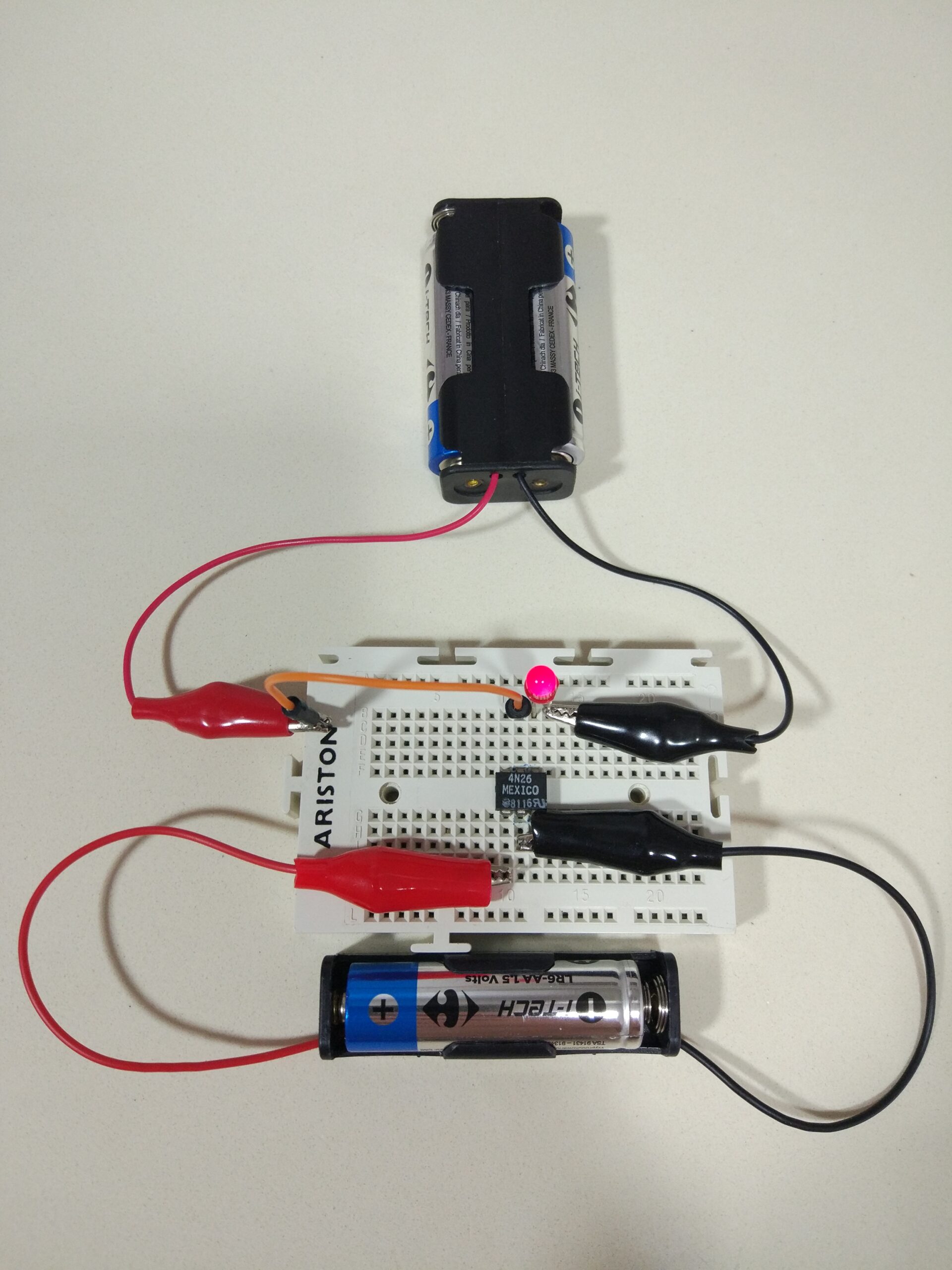

- ¿Se ilumina el LED? Correcto

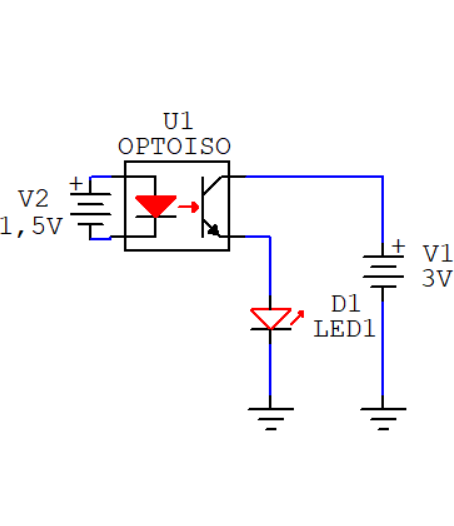

Para comprobar un Optoacoplador solo necesitas una Pila de 1,5 V, una Pila de 3 V y un LED. Monta el circuito de la figura. Conecta el (+) de la Pila de 1,5 V en Ánodo del Diodo infrarrojo (IRED) y el (-) de la Pila de 1,5 V en Catodo del Diodo infrarrojo (IRED) (respeta la polaridad); si se ilumina el LED, el Optoacoplador es correcto y si no se ilumina el LED, el Optoacoplador está averiado.
Es así de sencillo.
Descargar: Comprobación de un Optoacoplador con una Pila de 1,5 V, una Pila de 3 V y un LED
